Avec ces fils de pontage (longueur : 20 cm) vous pouvez connecter un Raspberry Pi ou un Arduino sur des platine d'essai. Chaque câble est composé de 40 fils/broches individuels qui peuvent également être séparés.
Inclus
1x 40-broches femelle à femelle.
1x 40-broches mâle à mâle
1x 40-broches mâle à femelle

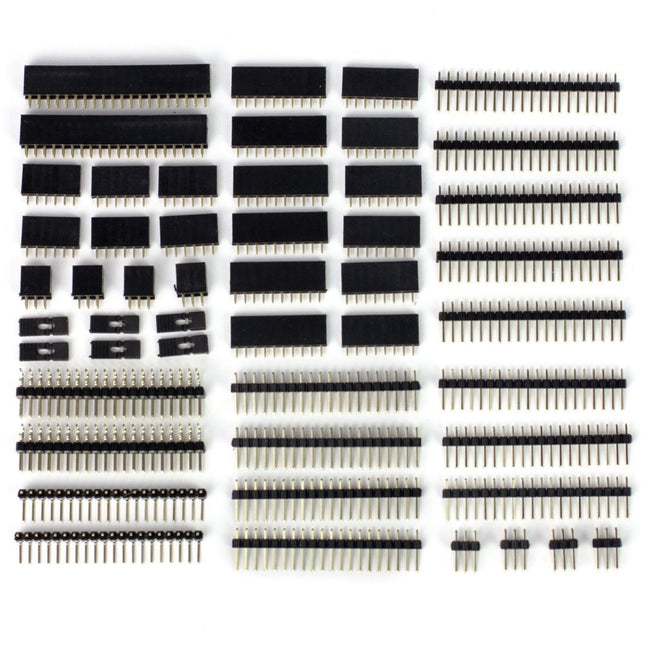

Comprend :
2x connecteur mâle 2,54 mm 2x20
10x connecteur mâle 2,54 mm 1x20
4x connecteur mâle 2,54 mm 2x3
2x connecteur mâle 2,54 mm 1x20 à angle droit
2x connecteur mâle 2,54 mm 2x20 à angle droit
2x connecteur femelle 2,54 mm 2x20
4x femelle 2,54 mm 2x3
6x connecteur femelle 2,54 mm 1x10
6x connecteur femelle 2,54 mm 1x8
6x connecteur femelle 2,54 mm 1x6
Cavalier 6x 2,54 mm avec poignée

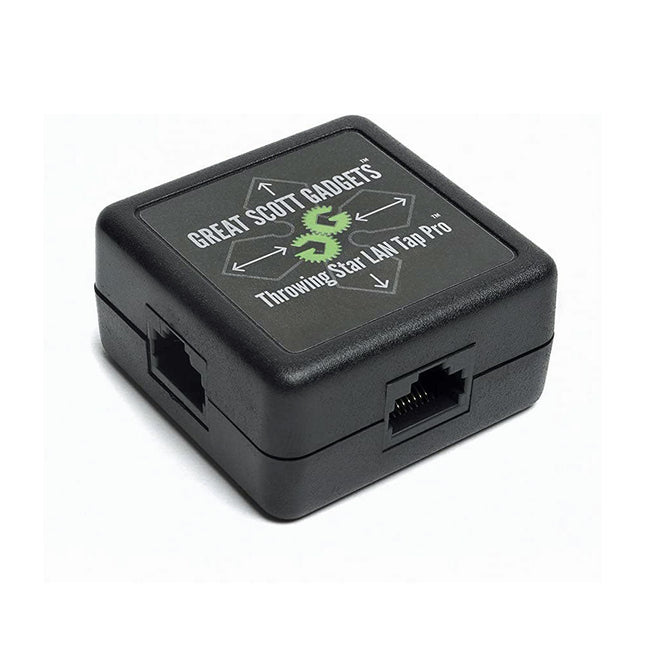

Le Throwing Star LAN Tap Pro est un robinet Ethernet passif, ne nécessitant aucune alimentation pour son fonctionnement. Il existe des méthodes actives pour exploiter les connexions Ethernet (par exemple, un port miroir sur un commutateur), mais aucune ne peut battre les connexions passives en termes de portabilité. Pour le réseau cible, le Throwing Star LAN Tap ressemble à une section de câble, mais les fils du câble s'étendent jusqu'aux ports de surveillance en plus de connecter un port cible à l'autre.
Les ports de surveillance (J3 et J4) sont uniquement destinés à la réception ; ils se connectent aux lignes de réception de données de la station de surveillance mais ne se connectent pas aux lignes de transmission de la station. Cela empêche la station de surveillance de transmettre accidentellement des paquets de données sur le réseau cible. Le Throwing Star LAN Tap Pro est conçu pour surveiller les réseaux 10BASET et 100BASETX. Il n'est pas possible pour un tap non alimenté d'effectuer la surveillance des réseaux 1000BASET (Gigabit Ethernet), donc le Throwing Star LAN Tap dégrade intentionnellement la qualité des réseaux cibles 1000BASET, les obligeant à négocier une vitesse inférieure (généralement 100BASETX) qui peut être surveillée passivement. . C'est le but des deux condensateurs (C1 et C2).
Comme tous les LAN Taps passifs, le Throwing Star LAN Tap Pro dégrade dans une certaine mesure la qualité du signal. Sauf comme décrit ci-dessus pour les réseaux Gigabit, cela pose rarement des problèmes sur le réseau cible. Dans les situations où de très longs câbles sont utilisés, la dégradation du signal pourrait réduire les performances du réseau. C'est une bonne pratique d'utiliser des câbles qui ne sont pas plus longs que nécessaire.
Téléchargements
Fichiers de conception open source
Caractéristiques

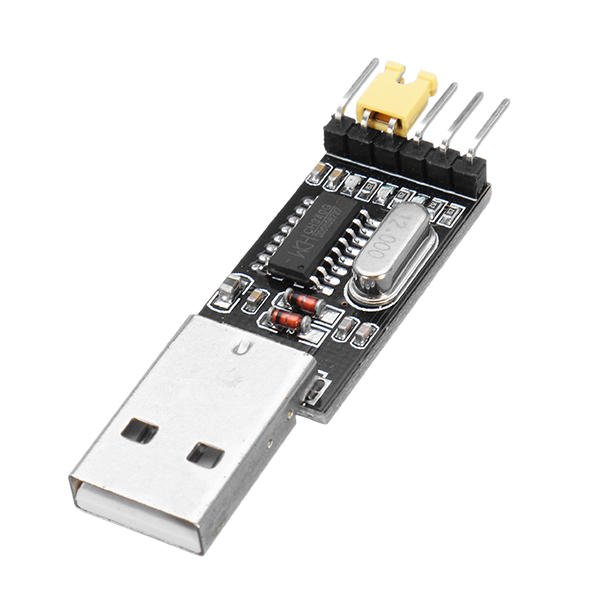

Puce de transfert USB vers TTL intégrée
Sortie d'interface TTL, facile à connecter au MCU
LED d'état
Double sortie d'alimentation de 3,3 V et 5 V, fonctionnant avec un appareil cible de 3,3 V et 5 V
Taille: 55x16mm
Ce câble série FTDI USB vers TTL (3.3 VI/O) (FTDI TTL-232R-3V3 OEM) est un appareil professionnel, de haute qualité et haute vitesse qui permet de connecter simplement et facilement des périphériques d'interface TTL à l'aide d'un port USB de rechange.
Caractéristiques
TTL-232R-3V3
Câble série FTDI USB vers TTL 3,3 V Câble FTDI TTL-232R-3V3 6 voies
Le FTDI USB vers TTL 3,3 V est doté d'un dispositif FTDI FT232R intégré au câble
Câble adaptateur FTDI USB vers TTL série 3,3 V, 6 broches, prise femelle 0,1'
Puce UART IC FT232RL
Compatible avec Windows 7/8/10 et Linux
'Le kit de câbles SparkFun Qwiic comprend 10 câbles de différentes longueurs et styles qui permettront de connecter vos cartes Qwiic à une plateforme de développement ou à une platine d'expérimentation. Les fils de chaque câble Qwiic ont été codés en couleur rouge, noir, bleu et jaune avec une terminaison JST de 1 mm. Inclus 3 câbles Qwiic - 50 mm 3 câbles Qwiic - 100 mm 1 câble Qwiic - 200 mm 1 câble Qwiic - 500 mm 1 câble Qwiic - cavalier de la carte d’accès (4 broches) 1 câble Qwiic - Cavalier femelle (4 broches)'

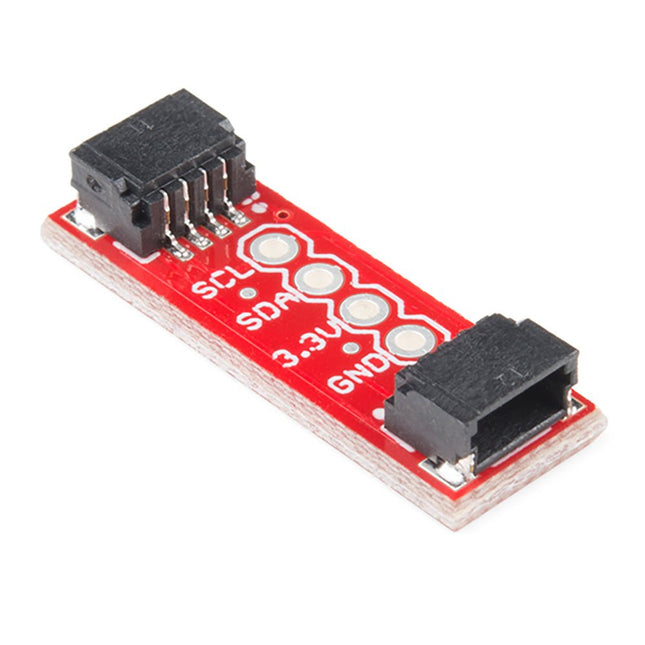

L'adaptateur Qwiic dispose de deux ports de connexion Qwiic, tous sur le même bus I2C. Quatre trous métallisés sont percés pour les connexions SCL, SDA, 3,3V et GND. Ces broches peuvent être utilisées pour convertir un ancien appareil compatible I2C en une carte compatible Qwiic. Caractéristiques : 2 x Ports de connexion Qwiic Broches I2C

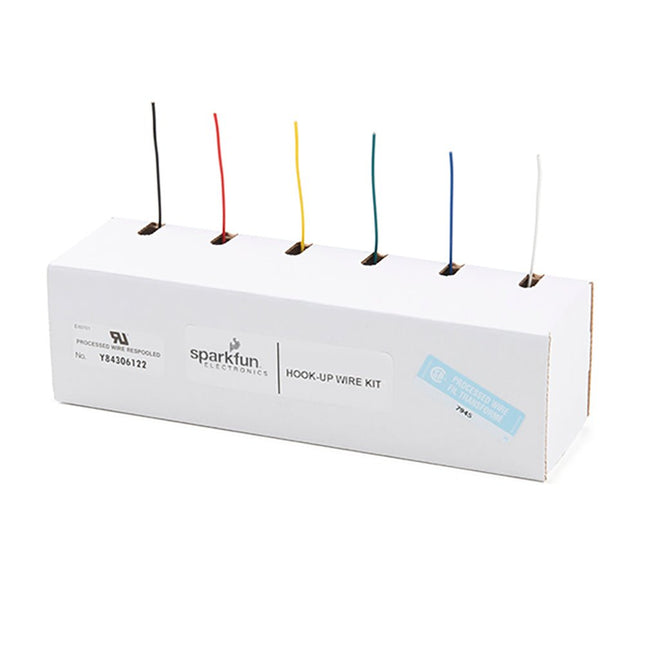

Un assortiment de fils colorés : vous savez bien que c’est une très belle chose. Six couleurs différentes de fil torsadé dans une boîte de distribution en carton. Asseyez-vous à votre banc de travail, et arrêtez de vous inquiéter d’avoir des morceaux de fil tout autour de vous! Inclus dans le kit : 22 AWG 25 pi / Bobine 6 bobines en six couleurs différentes Couleurs : rouge, bleu, jaune, vert, noir et blanc Boîte de distribution

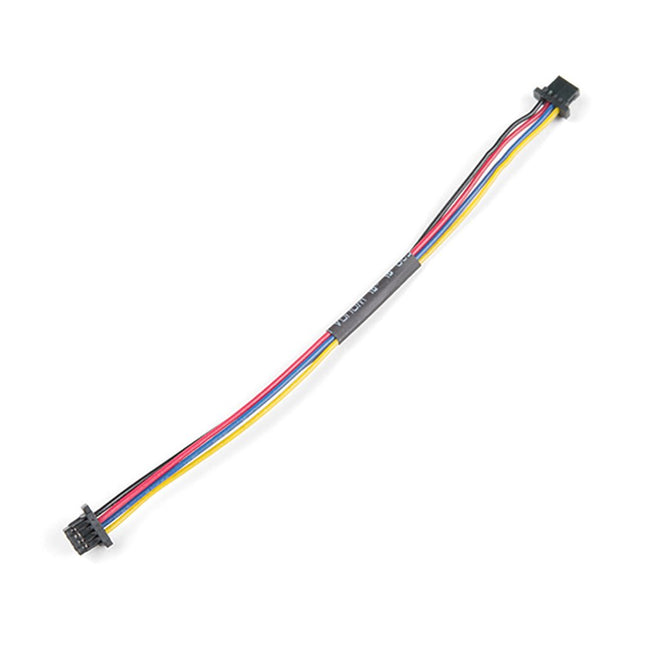

Il s’agit d’un câble à 4 conducteurs de 100 mm de long avec terminaison JST de 1 mm. Ce câble est conçu pour connecter les composants compatibles Qwiic, mais peut également être utilisé pour d’autres applications. Les fils de chaque câble Qwiic ont été codés en rouge, en noir, en bleu et en jaune.
Supportant les vitesses USB 2.0 et chargeant jusqu’à 2 A, ce câble de 0,8 mètre est parfait pour les amateurs des intégrés qui ont besoin de la flexibilité d’un câble plus fin et de la merveilleuse sensation d’une connexion USB-C et USB-A réversible. La longueur de 0,8 m/~2 pi est parfaite dans les petites applications. Ce câble a les fils D+/D- à côté des fils VBUS/GND de grand calibre. Homologué 2A, nous avons réussi à tirer 2A@5V avec une chute de tension minimale. Caractéristiques : Connecteur USB-A réversible Connecteur USB-C réversible Longueur de câble de 0,8 m

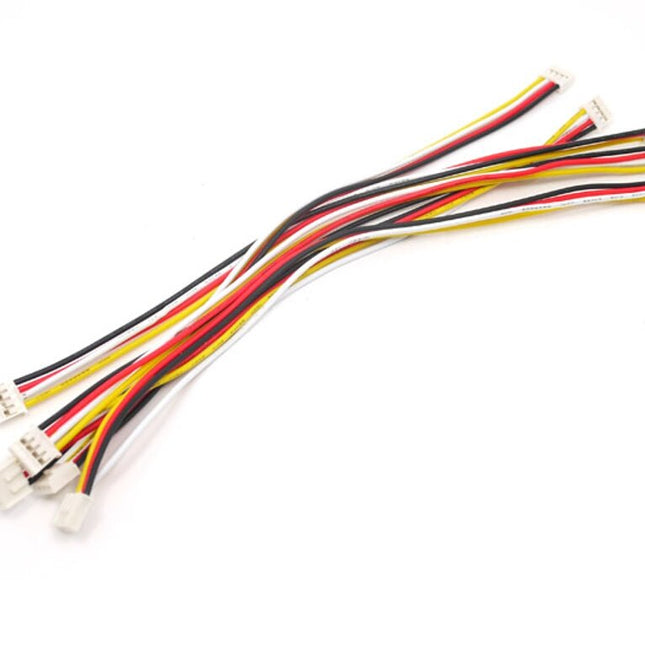

Le connecteur universel à 4 broches est un connecteur blanc bouclé à 4 broches utilisé sur les câbles Stem, Twigs et Grove. L'espacement des broches est de 2 mm. Il y a 10 connecteurs par sachet. Ils peuvent être utilisés dans des projets de bricolage.
Le kit de support de bricolage MicroMod comprend cinq connecteurs M.2 (hauteur 4,2 mm), des vis et des entretoises afin que vous puissiez avoir toutes les pièces spéciales dont vous pourriez avoir besoin pour fabriquer votre propre carte de support. MicroMod utilise le connecteur M.2 standard. C’est le même connecteur que l’on trouve sur les cartes mères et les ordinateurs portables modernes. Il y a divers emplacements pour la « clé » en plastique sur le connecteur M.2 pour empêcher un utilisateur d’insérer un dispositif incompatible. La norme MicroMod utilise la touche « E » et modifie la norme M.2 en déplaçant la vis de montage de 4 mm sur le côté. La touche « E » est assez courante pour qu’un utilisateur puisse insérer un module Wifi compatible M.2. Cependant, parce que le support à vis ne s’aligne pas, l’utilisateur ne sécuriserait pas un dispositif incompatible dans une carte de support MicroMod. Caractéristiques : 5x Vis mécaniques Tête cruciforme Phillips #0 (mais de #00 à #1 fonctionne également) Fil : M2.5 Longueur : 3 mm 5x Entretoises compatibles SMD Reflow Filetage : M2.5 x 0.4 Hauteur : 2,5 mm Connecteurs MicroMod 5x M.2 Clé : E Hauteur : 4,2 mm Nombre d’épingles : 67 Pas : 0,5 mm
Caractéristiques
L'espacement des pas est de 2,54 mm (1 à 36 contacts par rangée) avec une orientation verticale
Nombre de contacts : 40
Nombre de lignes : 2
Genre : réceptacle
Type de terminaison de contact : Trou traversant
Placage de contact : contacts étamés
Plage de températures de fonctionnement élevée de -55°C à 105°C pour les contacts étamés mats
Le matériau de contact est du bronze phosphoreux Matériau isolant en polyester chargé de verre noir
Système de contact Tiger Acheter
Conforme aux normes UL E111594 et CSA 090871_0_000
Connecteur droit SMA vers Connecteur droit SMA, 76,2 mm Caractéristiques Gamme de fréquences 0 à 18GHz VSWR (≤1.35) Perte d'insertion ≤0,22 db Corps Laiton nickelé Contact au centre Laiton doré Isolateur PTFE
Ce connecteur compatible MonoDAQ à 14 voies permet à l'utilisateur de créer, réutiliser et archiver des montages de test au lieu de recâbler le connecteur fourni avec le MonoDAQ à chaque fois qu'une mesure ou un test doit être répété. Aide l'utilisateur à créer une bibliothèque de configurations de test plug-and-play.
Caractéristiques
Connexion push-in permettant de gagner du temps, aucun outil requis
Une force de contact définie garantit que le contact reste stable à long terme Utilisation intuitive grâce au levier d'actionnement à code couleur
Le fonctionnement et la connexion des conducteurs dans une seule direction permettent une intégration à l'avant de l'appareil
Toutes les données techniques nécessaires peuvent être trouvées ici .
