Description

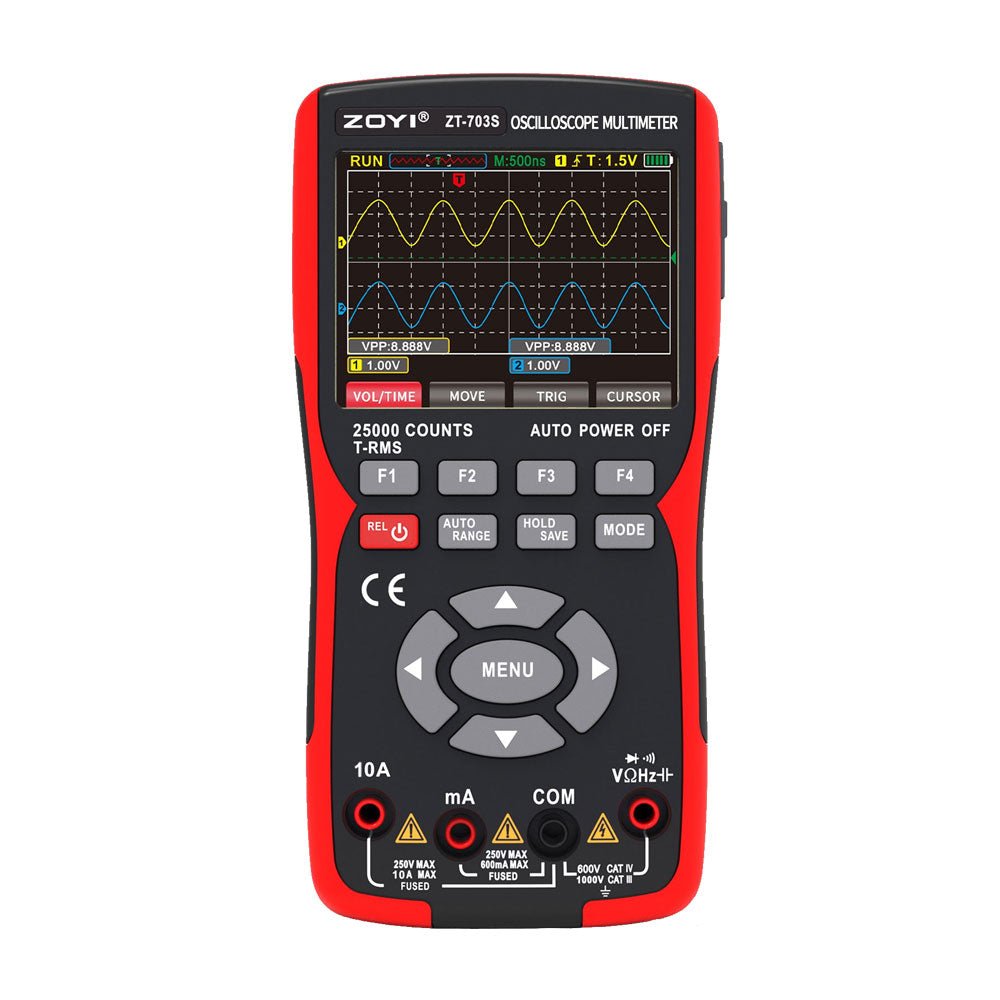

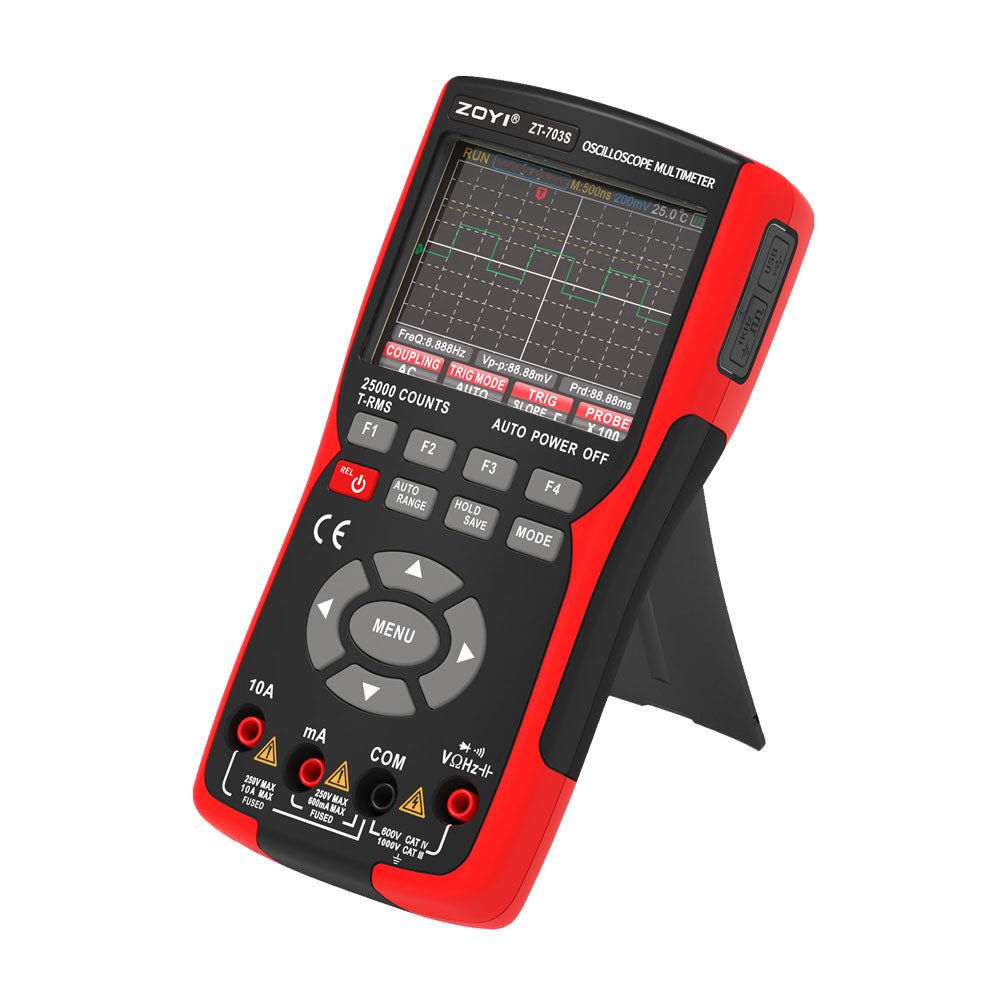

Le ZOYI ZT-703S combine les fonctionnalités d'un oscilloscope, d'un multimètre et d'un générateur de signaux en un seul outil polyvalent, le rendant idéal pour une large gamme d'applications. Avec une bande passante allant jusqu'à 50 MHz, le ZT-703S est capable de gérer un large éventail d'analyses de signaux électroniques. Son taux d'échantillonnage impressionnant de 280 MSa/s assure une capture de signal précise et haute résolution. Conçu pour l'efficacité et la commodité, cet oscilloscope portatif est équipé d'un écran couleur IPS de 3,5 pouces à vue complète et d'un boîtier durable à double injection, garantissant à la fois portabilité et facilité d'utilisation.
Fonctions d'oscilloscope intégrées
Le ZT-703S offre une plage de sensibilité verticale de 20 mV/div à 10 V/div, permettant l'observation précise de signaux d'amplitudes variables. Sa base de temps horizontale, réglable de 10 ns/div à 20 s/div, offre une grande flexibilité pour l'analyse d'une large gamme de fréquences de signaux. En outre, l'appareil est doté de modes de déclenchement automatique, normal et unique, ce qui permet de répondre à divers besoins et scénarios de test.
Caractéristiques du générateur de signaux et du multimètre
En tant que générateur de signaux, le ZT-703S peut produire diverses formes d'onde, y compris des signaux sinusoïdaux, carrés, triangulaires et en dents de scie, ce qui le rend adapté à une large gamme de tâches de test et de calibration. La fonction multimètre se distingue par son affichage haute précision à 25000 points, permettant des mesures précises des tensions AC/DC, du courant, de la résistance, de la capacité et de la fréquence. Parmi les fonctionnalités supplémentaires figurent les tests de diodes et les tests de continuité, renforçant encore la polyvalence de l'appareil.
Fonctionnalités améliorées pour des mesures précises
Le ZT-703S dispose d'un mode d'affichage XY, idéal pour la comparaison des formes d'onde et l'analyse des relations de phase. Sa fonction de mesure par curseur permet des mesures précises du temps et de la tension au sein des formes d'onde. De plus, l'appareil propose diverses fonctions auxiliaires, telles que les paramètres de langue personnalisables, l'arrêt automatique et le réglage de la luminosité du rétroéclairage, offrant une expérience utilisateur adaptée aux préférences individuelles.

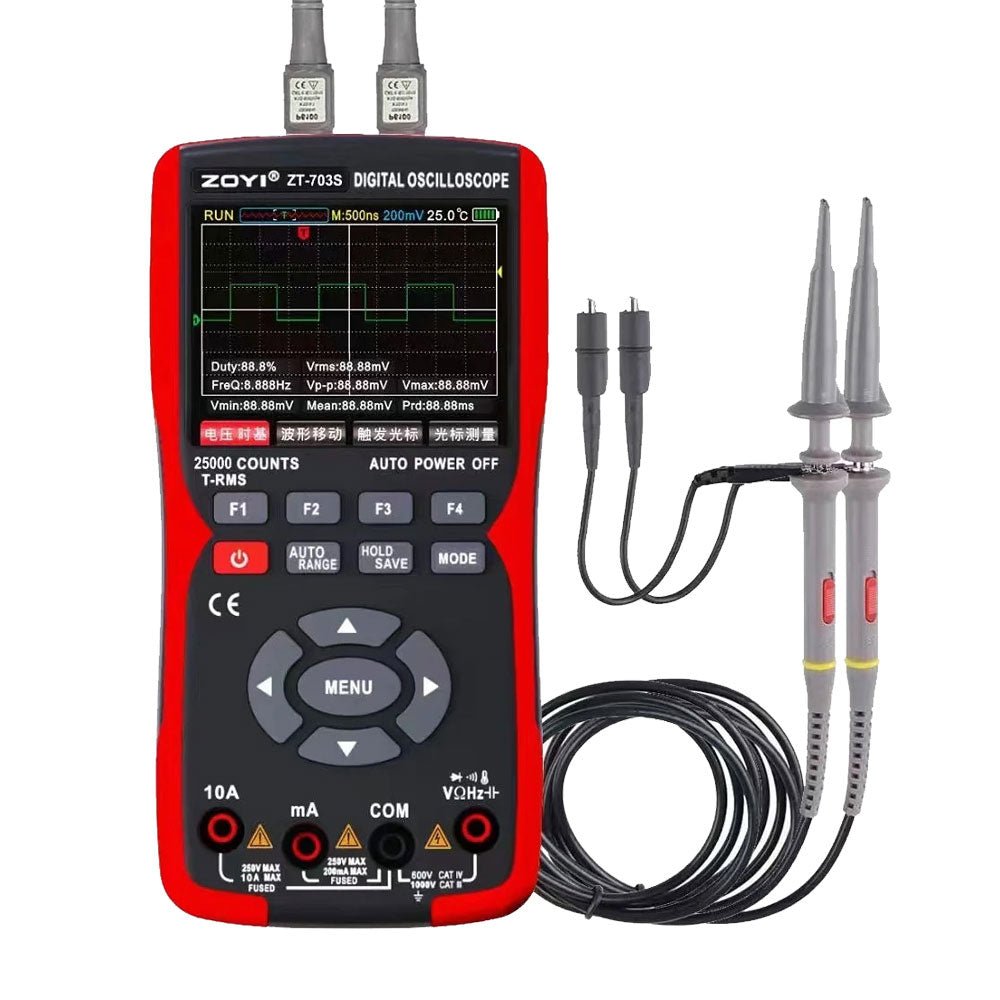

En tant qu'oscilloscope portable à double canal, le ZT-703S est un outil puissant et polyvalent, adapté aussi bien aux professionnels qu'aux amateurs. Son intégration des fonctions d'oscilloscope, de générateur de signaux et de multimètre dans une seule unité portable en fait un instrument indispensable dans le domaine de l'électronique, que ce soit en laboratoire ou sur le terrain. Grâce à ses fonctionnalités complètes et à son interface intuitive, le ZT-703S offre une solution fiable et efficace pour une large gamme de tâches de mesure électronique.
Caractéristiques
- Bande passante double canal de 50 MHz
- Multimètre haute précision à 4,5 chiffres
- Taux d'échantillonnage de 280 Méch/s
- Écran couleur TFT HD de 3,5 pouces
- 128 k profondeur de stockage
- Générateur de signaux intégré
- Mode persistance
Spécifications générales
| Affichage (IPS) |
25000 comptes |
| Taille d'affichage |
Écran couleur IPS de 3,5 pouces |
| Plage |
Automatique/Manuel |
| Alimentation |
USB-C (5 V/2 A) |
| Capacité de la batterie |
Batterie au lithium 18650 3400 mAh intégrée |
| Fonctions |
Oscilloscope, multimètre et générateur de signaux |
| Matériel |
ABS, TPE |
| Dimensions |
177 x 89 x 40 mm |
| Poids |
380 g |
Spécifications de l'oscilloscope
| Bande passante |
50 MHz |
| Canaux |
2 |
| Méthode d'échantillonnage |
Échantillonnage en temps réel |
| Taux d'échantillonnage |
280 Méch/s |
| Couplage d'entrée |
CC, CA |
| Impendance d'entrée |
1 MΩ à 16 pF |
| Atténuation |
X1, X10 |
| Mode persistance |
Minimum, 500 ms 1 S, 10 S, Infini |
| Plage de tarifs |
1,5 Sa/s-280 MSa/s |
| Interpolation |
(sinx)x |
| Plage de balayage |
10 ns/div-20 s/div |
| Base de temps |
Précision 20 ppm |
| Longueur de l'enregistrement |
Jusqu'à 128 Ko |
| Sensibilité |
20 mV/div-10 V/div |
| Plage de décalage |
4 grilles |
| Basse fréquence |
>10 Hz |
| Temps de montée |
<10 ns |
| Précision du gain DC |
±3% |
| Mesure automatique |
Période, fréquence, valeur crête à crête, valeur maximale, valeur minimale, valeur efficace, rapport cyclique, nombre d'impulsions |
| Modes de déclenchement |
Auto, normal, unique |
| Déclencher les bords |
Front montant, front descendant |
| Sortie du générateur de signaux |
Onde sinusoïdale, onde carrée, onde en dents de scie, demi-onde, onde complète |
| Modes de fonctionnement |
• Mode normal 200 MSa/s
• Mode haute vitesse 280 MSa/s |
| Modes d'affichage |
YT, XY, rouleau |
Spécifications du multimètre
| Tension continue |
1000.0 V/250.00 V/25.000 V/2.5000 V/250.00 mV/25.000 mV |
±(0,05%+3) |
| Tension alternative |
750.0 V/250.00 V/25.000 V/2.5000 V/250.00 mV/25.000 mV |
±(0,5%+3) |
| Courant continu |
10.000 A/2.5000 A/250.00 mA/25.000 mA |
±(0,5%+3) |
| Courant alternatif |
10.000 A/2.5000 A/250.00 mA/25.000 mA |
±(0,8%+3) |
| Résistance |
250.00 Ω |
±(0,5%+3) |
| 250.00 KΩ/25.000 KΩ/2.5000 KΩ |
±(0,2%+3) |
| 25.00 MΩ/2.5000 MΩ |
±(1%+3) |
| 250.0 MΩ |
±(5,0%+5) |
| Capacitance |
9.999 nF |
±(5,0%+20) |
| 999.9 µF/99.99 µF/9.999 µF/999.9 nF/99.99 nF |
±(2,0%+5) |
| 99.99 mF/9.999 mF |
±(5,0%+5) |
| Fréquence |
999.9 KHz/99.99 KHz/9.999 KHz/999.9 Hz/99.99 Hz |
±(0,1%+2) |
| Diode |
Oui |
| Continuité |
Oui |

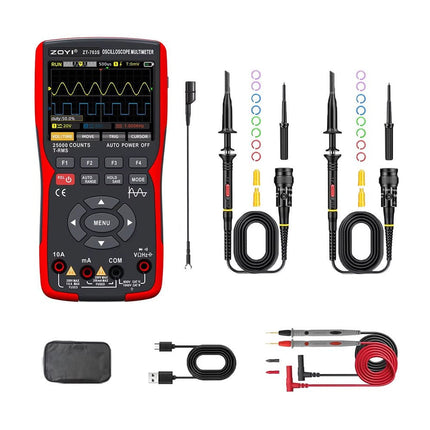

Inclus
- 1x ZT-703S (3-en-1) oscilloscope + multimètre + générateur de signaux
- 2x Sondes d'oscilloscope
- 2x Câbles de test
- 1x Câble USB-C
- 1x Manuel
