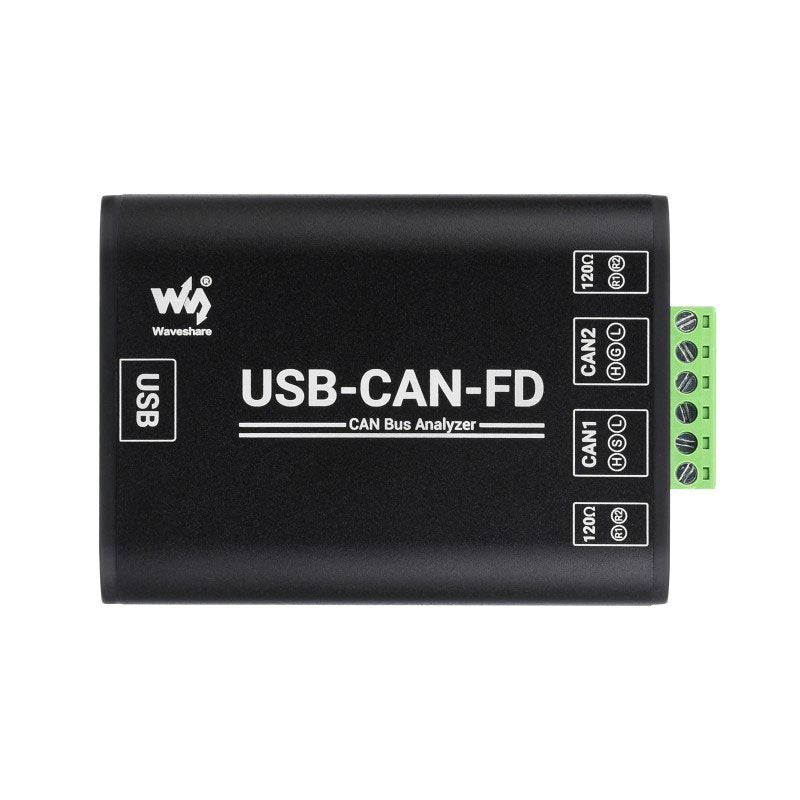

Waveshare Grade Industriel USB-CAN-FD (Analyseur de bus CAN)

  • MarqueWaveshare

Description

  • Détails

    L'USB-CAN-FD est un adaptateur USB vers CAN-FD, une carte d'interface de communication de bus CAN/CAN-FD et un analyseur de données de protocole CAN/CAN-FD de haute performance industrielle. Deux interfaces CAN-FD indépendantes sont intégrées, avec isolation électrique et circuits de protection multiples. Compatible avec le système Windows, il est livré avec des pilotes, des logiciels liés aux outils CAN-FD, des exemples de développement secondaires et des didacticiels. Il peut être connecté à un PC ou à un hôte de contrôle industriel via un port USB pour réaliser le contrôle de l'émetteur-récepteur, l'analyse des données, la collecte et la surveillance du réseau de bus CAN/CAN-FD. De taille compacte et facile à utiliser, il peut être utilisé pour l'apprentissage et le débogage du bus CAN/CAN-FD, ainsi que pour le développement secondaire et l'intégration dans diverses applications industrielles, de communication d'énergie et de contrôle intelligent qui nécessitent une communication par bus CAN/CAN-FD.



    Spécifications

    Type de produit

    Qualité industrielle : convertisseur d'interface USB vers CAN-FD, carte d'interface de communication de bus CAN/CAN-FD, analyseur de données de protocole CAN/CAN-FD

    USB

    Tension de fonctionnement

    5 V (directement alimenté par le port USB sans alimentation externe)

    Connecteur

    USB-B

    Interface CAN/CAN FD

    Canal CAN/CAN FD

    Double canal : CAN1 et CAN2 (indépendants et totalement isolés, tension isolée : 3000 V DC)

    Connecteur

    Borne à vis pour bus CAN (OPEN6, pas de 5,08 mm)

    Résistance terminale

    Chaque canal CAN/CAN-FD possède deux résistances terminales intégrées de 120Ω, qui peuvent être activées à l'aide d'un commutateur.

    Débit en bauds

    100Kbps~5Mbps (configurable par logiciel)

    Soutien au protocole

    CAN2.0A, CAN2.0B et ISO 11898-1 Protocole CAN-FD V.1.0

    Vitesse de transfert

    La vitesse de réception et d'émission de chaque canal CAN/CAN-FD peut atteindre 20000 images/s et 5000 images/s.

    Tampon d'émission

    Mémoire tampon de réception de 1500 trames et mémoire tampon d'envoi de 64 trames par canal (retransmission automatique en cas d'échec de la transmission)

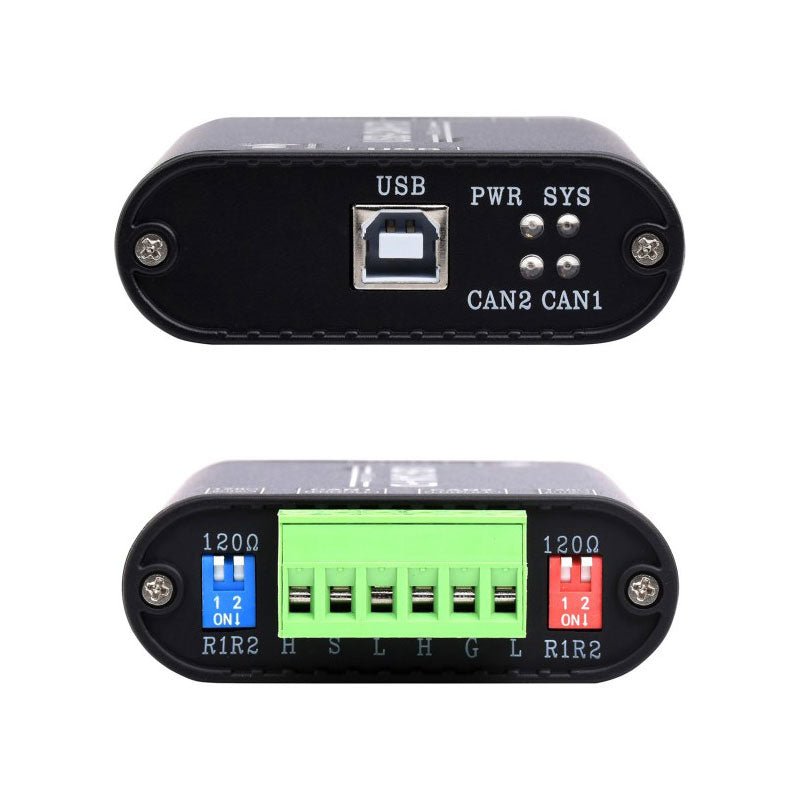

    Indicateurs

    PWR

    Indicateur de puissance

    SYS

    Indicateur d'état du système, normalement éteint ; reste allumé en cas d'erreur de bus

    CAN1

    Indicateur du canal CAN1 (clignotant lors de l'envoi et de la réception de données)

    CAN2

    Indicateur de canal CAN2 (clignotant lors de l'envoi et de la réception de données)

    Support du système

    Windows

    Windows XP/7/8/10/11 (32/64 bits) ; ne prend pas en charge le système Linux pour le moment, et les pilotes correspondants sont en cours de développement.

    Température de fonctionnement

    −40 à +85°C

    Matériau du boîtier

    Boîtier en alliage d'aluminium + feuilles isolantes ignifuges 3D des deux côtés (cette conception permet d'assurer une meilleure protection contre les décharges de pointes métalliques, d'améliorer la sécurité du produit et de prolonger sa durée de vie).

    Dimensions

    104 x 70 x 25 mm



    Inclus

    • Waveshare USB-CAN-FD

    • Câble USB-A vers USB-B

    • Câble à 4 broches

    • Tournevis

    Téléchargements

    Spécifications

    SKU

    20574

    EAN

    25029

    Fabricant

    Waveshare



Fiche produit

Détails L'USB-CAN-FD est un adaptateur USB vers CAN-FD, une carte d'interface de communication de bus CAN/CAN-FD et un analyseur de... Lire la suite

€ 84,95 TVA incluse
