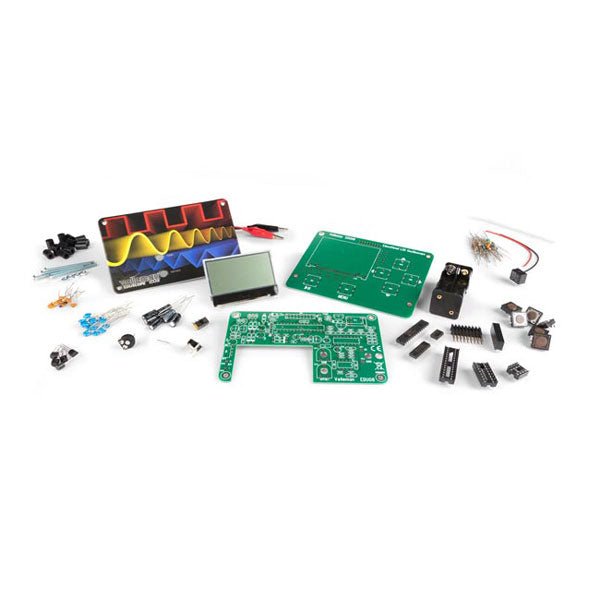

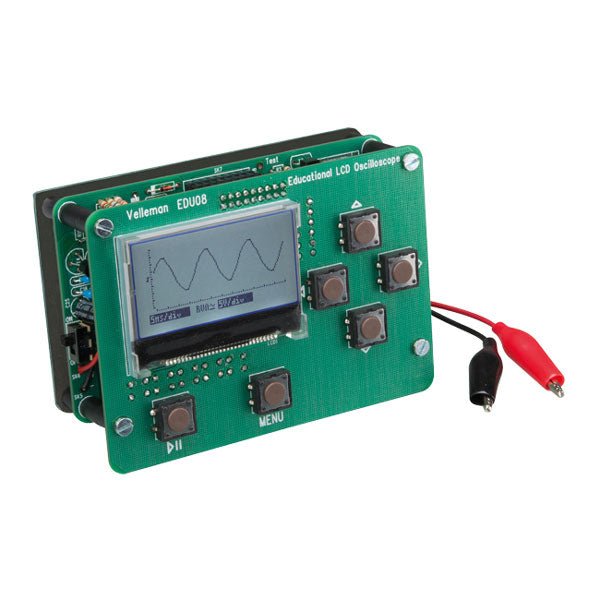

Construisez votre propre oscilloscope !
Malgré son prix abordable, l'EDU08 offre des fonctionnalités puissantes que l'on trouve généralement uniquement sur les modèles professionnels, notamment des marqueurs de signal, la mesure de fréquence, des niveaux en dB et des valeurs efficaces vraies.
Caractéristiques
- Écran LCD à contraste élevé : 64 x 128 pixels avec rétroéclairage LED blanc
- Fréquence d'échantillonnage maximale : 1 MS/s pour les signaux répétitifs, 100 kS/s en temps réel
- Bande passante de l'amplificateur d'entrée : 200 kHz (−3 dB)
- Les mesures peuvent être effectuées jusqu'à : 100 kHz
- Impédance d'entrée : 100kohm // 20pF
- Tension d'entrée maximale : 30 Vcrête (AC + DC)
- Couplage d'entrée : DC et AC
- Résolution AD : 8 bits
- Modes d'exécution : exécution, simple
- Niveau de déclenchement réglable : en 16 étapes
- Plage de base de temps : en 15 étapes, de 10 µs/division à 500 ms/division
- Plage de sensibilité d'entrée : en 6 étapes, 100 mV/division à 5 V/division
- Sortie de test : 1,95 kHz / 3,3 Vpp
- Configuration entièrement automatique pour : Volt/div et heure/div (ou manuelle)
- Sensibilité jusqu'à 10 mV
- Lectures : DC, AC+DC, True RMS, dBm, Vpp, min. et max.
- Lecture des marqueurs de temps et de tension
- Lecture de fréquence (via des marqueurs)
- Fonctionne sur piles : 4 piles AAA (max. 100 mA)
- Mode économie d'énergie
- Dimensions : 80 x 115 x 40 mm
- Poids : 190 g (avec piles)
