Description
Cette version améliorée (disponible exclusivement chez Elektor) contient les changements suivantes :

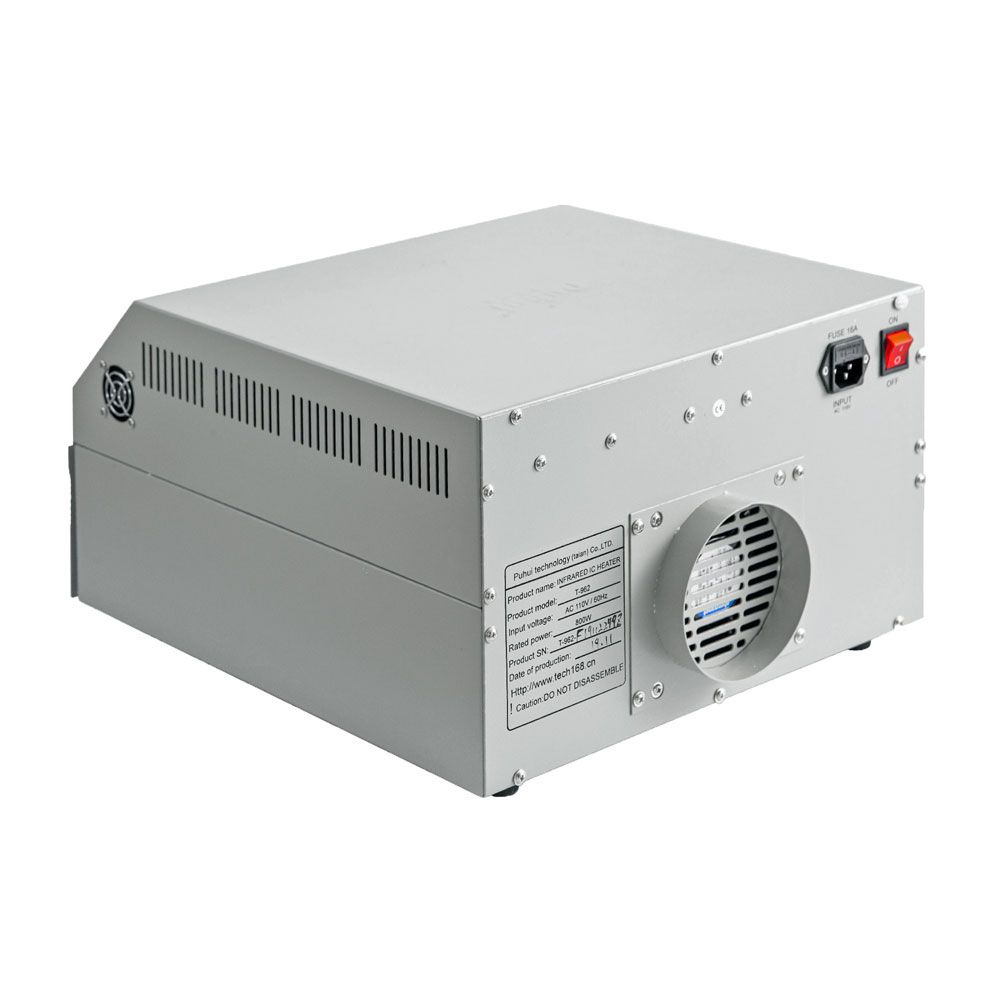

- Enhanced protective earthing (PE) for furnace chassis
- Extra thermal insulation layer around furnace to reduce odors

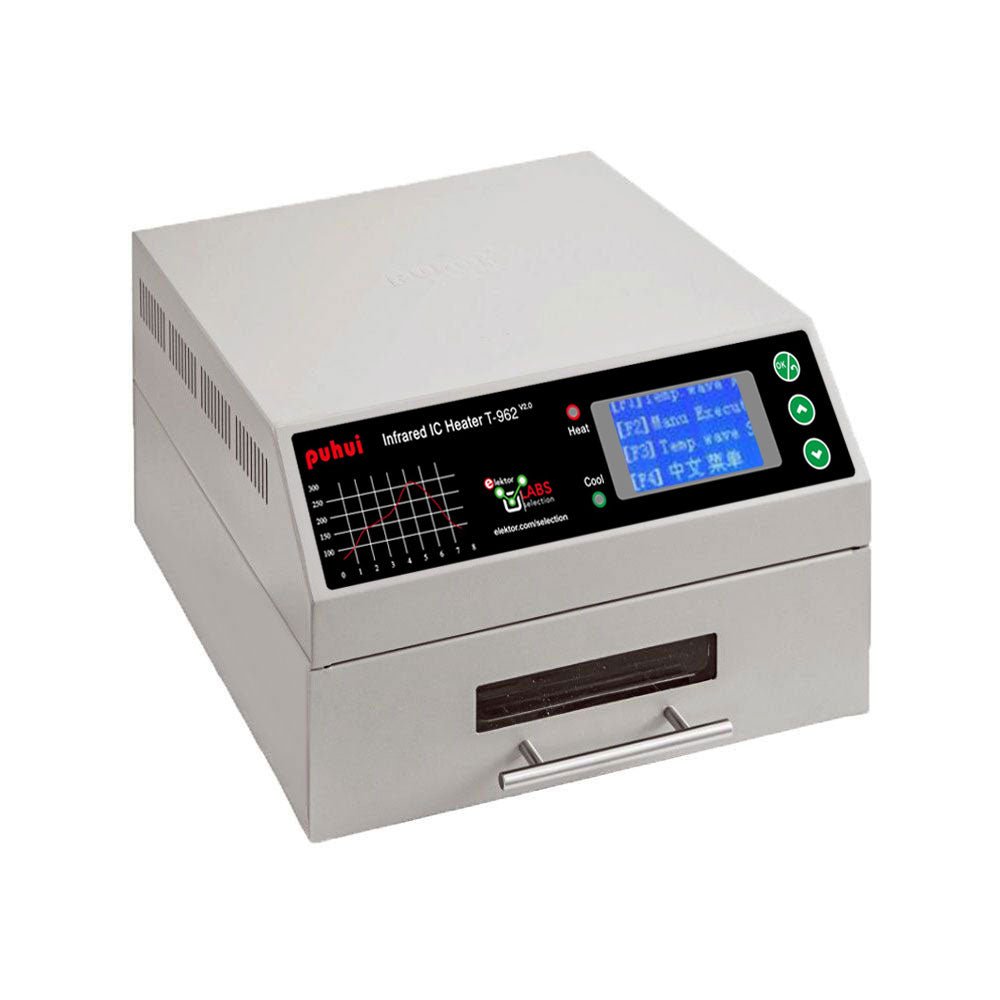

Four à refusion à infrarouge T-962 est un four de soudure par fusion pour CI contrôlé par microprocesseur. Il peut être utilisé pour souder efficacement divers composants CMS et BGA. L’ensemble du processus de soudure est automatique et très facile à utiliser. Cette machine utilise un rayonnement infrarouge puissant et la circulation du flux d’air chaud, ce qui permet de maintenir une température très précise et uniformément répartie.

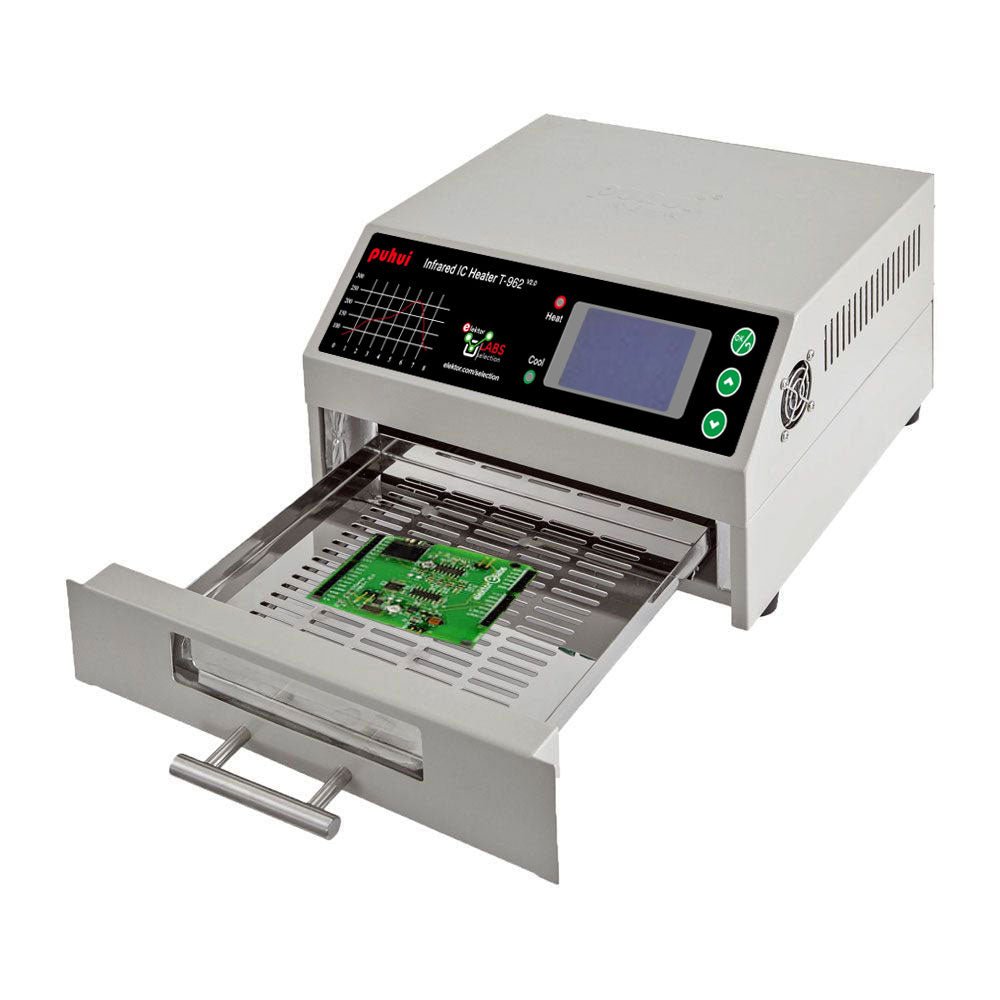

Un plaque à fentes est conçu pour contenir la pièce à traiter, et permet d’utiliser des techniques de soudure sûres et de manipuler des CMS, BGA et d’autres petites pièces électroniques montées circuits imprimes. Le T-962 peut être utilisé pour la dessoudure afin de rectifier automatiquement les joints de soudure défectueux, pour retirer/remplacer les composants endommagés et pour achever de petits modèles ou prototypes électroniques.
Caractéristiques
Large zone de soudure infrarouge
Surface effective de soudure : 180 x 235 mm ; cela augmente considérablement la plage d’utilisation de ce dispositif et le rend un investissement économique.
Choix de différents cycles de soudure
Les paramètres de huit cycles de soudure sont prédéfinis et l’ensemble du processus peut être achevé automatiquement en commençant par le préchauffage, le trempage et la refusion jusqu’au refroidissement.
Chauffage spécifique et égalisation de la température pour tous les modèles.
Utilise jusqu’à 800 W de chauffage infrarouge économe en énergie et une circulation d’air pour refaire couler la soudure.
Design ergonomique, pratique et facile à utiliser
Une construction de qualité, mais aussi un poids léger et un faible encombrement permettent au T-962 d’être facilement positionné sur un établi, transporté ou stocké.
Nombreuses fonctions disponibles
Le T-962 peut souder la plupart des petits composants des circuits imprimés, par exemple CHIP, SOP, PLCC, QFP, BGA, etc. Il s’agit de la solution de réparation idéale, allant des simples fabrications à la production de petits lots.
Caractéristiques techniques
| Surface de soudure maximale |
180 x 235 mm (7,1 x 9,3") |
| Puissance nominale |
800 W |
| Temps de traitement |
1~8 minutes |
| Alimentation |
220 V CA/60 Hz |
| Dimensions |
31 x 29 x 17 cm (12,2 x 11,4 x 6,7") |
| Poids |
6,2 kg |
