Carte de développement PÚCA DSP ESP32

Description

PÚCA DSP est une carte de développement ESP32 open source et compatible Arduino pour les applications audio et de traitement du signal numérique (DSP) avec des fonctionnalités de traitement audio étendues. Il fournit des entrées audio, des sorties audio, un réseau de microphones à faible bruit, une option de haut-parleur de test intégrée, une mémoire supplémentaire, une gestion de la charge de la batterie et une protection ESD, le tout sur un petit PCB compatible avec une maquette.

Synthétiseurs, installations, interface utilisateur vocale et plus encore

PÚCA DSP peut être utilisé pour une large gamme d'applications DSP, y compris, mais sans s'y limiter, celles dans les domaines de la musique, de l'art, de la technologie créative et de la technologie adaptative. Les exemples liés à la musique incluent la synthèse musicale numérique, l'enregistrement mobile, les haut-parleurs Bluetooth, les microphones directionnels sans fil au niveau de la ligne et la conception d'instruments de musique intelligents. Les exemples liés à l'art incluent les réseaux de capteurs acoustiques, les installations d'art sonore et les applications de radio Internet. Les exemples liés à la technologie créative et adaptative incluent la conception d'interfaces utilisateur vocales (VUI) et l'audio Web pour l'Internet des sons.

Conception compacte et intégrée

PÚCA DSP a été conçu pour la portabilité. Lorsqu'il est utilisé avec une batterie rechargeable externe de 3,7 V, il peut être déployé presque n'importe où ou intégré à presque n'importe quel appareil, instrument ou installation. Sa conception est le résultat de mois d'expérimentation avec diverses cartes de développement ESP32, cartes de dérivation DAC, cartes de dérivation ADC, cartes de dérivation microphone et cartes de dérivation de connecteur audio, et – malgré sa petite taille – il parvient à fournir toutes ces fonctionnalités en un seul. conseil. Et cela sans compromettre la qualité du signal.

Caractéristiques

Processeur et mémoire

  • Processeur Espressif ESP32 Pico D4
  • Double cœur 32 bits 80 MHz / 160 MHz / 240 MHz
  • 4 Mo SPI Flash avec 8 Mo de PSRAM supplémentaire (édition originale)
  • Wi-Fi sans fil 2,4 GHz 802.11b/g/n
  • BluetoothBLE 4.2
  • Antenne 3D

l'audio

  • Codec audio stéréo Wolfson WM8978
  • Entrée ligne audio sur connecteur stéréo 3,5 mm
  • Audio Casque / Sortie Ligne sur connecteur stéréo 3,5 mm
  • Entrée ligne auxiliaire stéréo, sortie audio mono acheminée vers l'en-tête GPIO
  • 2x micros MEMS Knowles SPM0687LR5H-1
  • Protection ESD sur toutes les entrées et sorties audio
  • Prise en charge des fréquences d'échantillonnage de 8, 11,025, 12, 16, 22,05, 24, 32, 44,1 et 48 kHz
  • Pilote de haut-parleur 1 W, acheminé vers l'en-tête GPIO
  • DAC SNR 98 dB, THD -84 dB (pondération « A » à 48 kHz)
  • ADC SNR 95 dB, THD -84 dB (pondération « A » à 48 kHz)
  • Impédance d'entrée ligne : 1 MOhm
  • Impédance de sortie ligne : 33 Ohms

Facteur de forme et connectivité

  • Compatible avec la planche à pain
  • 70x24mm

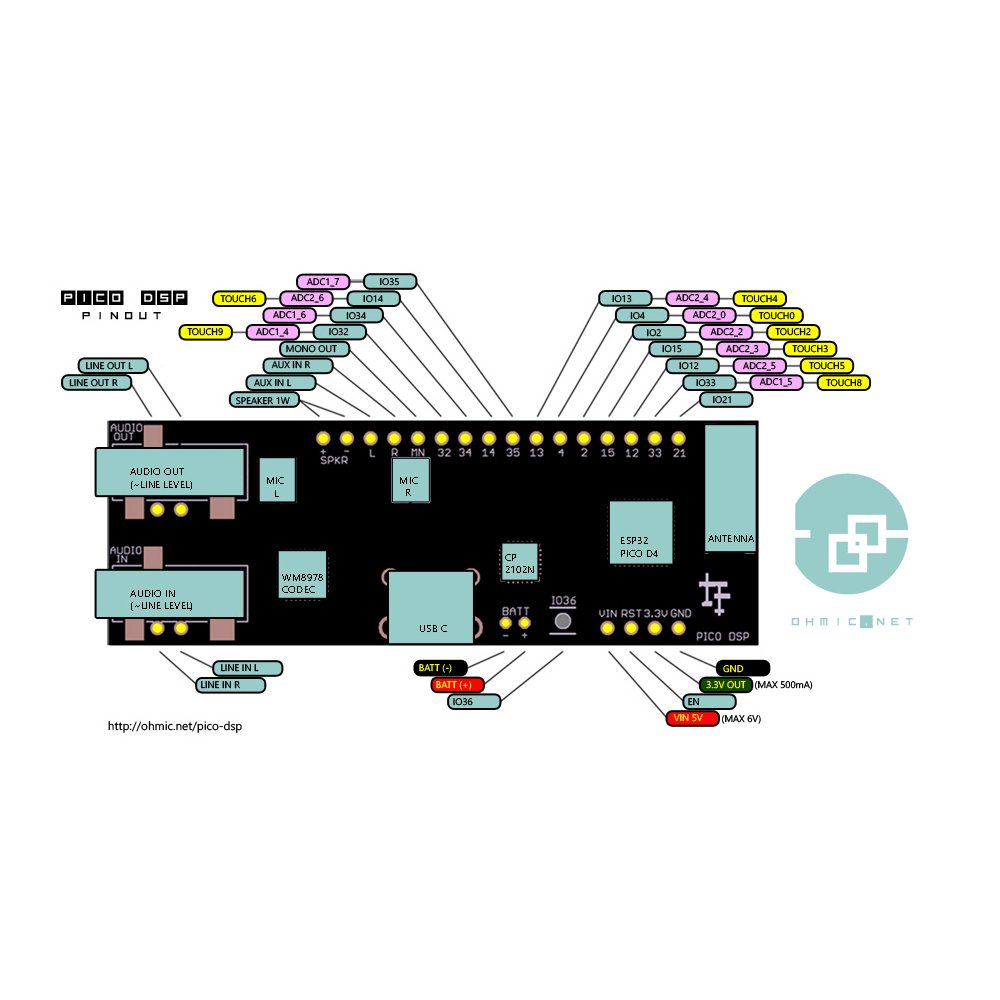

  • 11x broches GPIO réparties sur un en-tête au pas de 2,54 mm, avec accès aux deux canaux ESP32 ADC, JTAG et broches tactiles capacitives
  • USB 2.0 sur connecteur USB Type C

Pouvoir

  • Batterie rechargeable au lithium polymère 3,7/4,2 V, USB ou source d'alimentation externe 5 V CC
  • L'ESP32 et le codec audio peuvent être placés en modes faible consommation sous contrôle logiciel
  • Détection du niveau de tension de la batterie
  • Protection ESD sur le bus de données USB

Téléchargements

Gauche

Fiche produit

PÚCA DSP est une carte de développement ESP32 open source et compatible Arduino pour les applications audio et de traitement... Lire la suite

€ 69,95 TVA incluse
Membres € 62,96

      Les délais de livraison peuvent être plus longs pendant les fêtes de fin d'année.

    Détails

    SKU : 20504
    EAN : 0796548913987

    Description

    PÚCA DSP est une carte de développement ESP32 open source et compatible Arduino pour les applications audio et de traitement du signal numérique (DSP) avec des fonctionnalités de traitement audio étendues. Il fournit des entrées audio, des sorties audio, un réseau de microphones à faible bruit, une option de haut-parleur de test intégrée, une mémoire supplémentaire, une gestion de la charge de la batterie et une protection ESD, le tout sur un petit PCB compatible avec une maquette.

    Synthétiseurs, installations, interface utilisateur vocale et plus encore

    PÚCA DSP peut être utilisé pour une large gamme d'applications DSP, y compris, mais sans s'y limiter, celles dans les domaines de la musique, de l'art, de la technologie créative et de la technologie adaptative. Les exemples liés à la musique incluent la synthèse musicale numérique, l'enregistrement mobile, les haut-parleurs Bluetooth, les microphones directionnels sans fil au niveau de la ligne et la conception d'instruments de musique intelligents. Les exemples liés à l'art incluent les réseaux de capteurs acoustiques, les installations d'art sonore et les applications de radio Internet. Les exemples liés à la technologie créative et adaptative incluent la conception d'interfaces utilisateur vocales (VUI) et l'audio Web pour l'Internet des sons.

    Conception compacte et intégrée

    PÚCA DSP a été conçu pour la portabilité. Lorsqu'il est utilisé avec une batterie rechargeable externe de 3,7 V, il peut être déployé presque n'importe où ou intégré à presque n'importe quel appareil, instrument ou installation. Sa conception est le résultat de mois d'expérimentation avec diverses cartes de développement ESP32, cartes de dérivation DAC, cartes de dérivation ADC, cartes de dérivation microphone et cartes de dérivation de connecteur audio, et – malgré sa petite taille – il parvient à fournir toutes ces fonctionnalités en un seul. conseil. Et cela sans compromettre la qualité du signal.

    Caractéristiques

    Processeur et mémoire

    • Processeur Espressif ESP32 Pico D4
    • Double cœur 32 bits 80 MHz / 160 MHz / 240 MHz
    • 4 Mo SPI Flash avec 8 Mo de PSRAM supplémentaire (édition originale)
    • Wi-Fi sans fil 2,4 GHz 802.11b/g/n
    • BluetoothBLE 4.2
    • Antenne 3D

    l'audio

    • Codec audio stéréo Wolfson WM8978
    • Entrée ligne audio sur connecteur stéréo 3,5 mm
    • Audio Casque / Sortie Ligne sur connecteur stéréo 3,5 mm
    • Entrée ligne auxiliaire stéréo, sortie audio mono acheminée vers l'en-tête GPIO
    • 2x micros MEMS Knowles SPM0687LR5H-1
    • Protection ESD sur toutes les entrées et sorties audio
    • Prise en charge des fréquences d'échantillonnage de 8, 11,025, 12, 16, 22,05, 24, 32, 44,1 et 48 kHz
    • Pilote de haut-parleur 1 W, acheminé vers l'en-tête GPIO
    • DAC SNR 98 dB, THD -84 dB (pondération « A » à 48 kHz)
    • ADC SNR 95 dB, THD -84 dB (pondération « A » à 48 kHz)
    • Impédance d'entrée ligne : 1 MOhm
    • Impédance de sortie ligne : 33 Ohms

    Facteur de forme et connectivité

    • Compatible avec la planche à pain
    • 70x24mm
    • 11x broches GPIO réparties sur un en-tête au pas de 2,54 mm, avec accès aux deux canaux ESP32 ADC, JTAG et broches tactiles capacitives
    • USB 2.0 sur connecteur USB Type C

    Pouvoir

    • Batterie rechargeable au lithium polymère 3,7/4,2 V, USB ou source d'alimentation externe 5 V CC
    • L'ESP32 et le codec audio peuvent être placés en modes faible consommation sous contrôle logiciel
    • Détection du niveau de tension de la batterie
    • Protection ESD sur le bus de données USB

    Téléchargements

    Gauche
