Description
Ce pack contient le LCR45 Impédancemètre pour composants passifs, idéal pour les amateurs avancés et les professionnels. Il contient également le très populaire DCA Pro (modèle DCA75), excellent pour l'identification des composants et leur brochage, et la mesure détaillée des caractéristiques et le traçage des courbes sur un PC. Complet avec câble USB et logiciel sur clé USB.

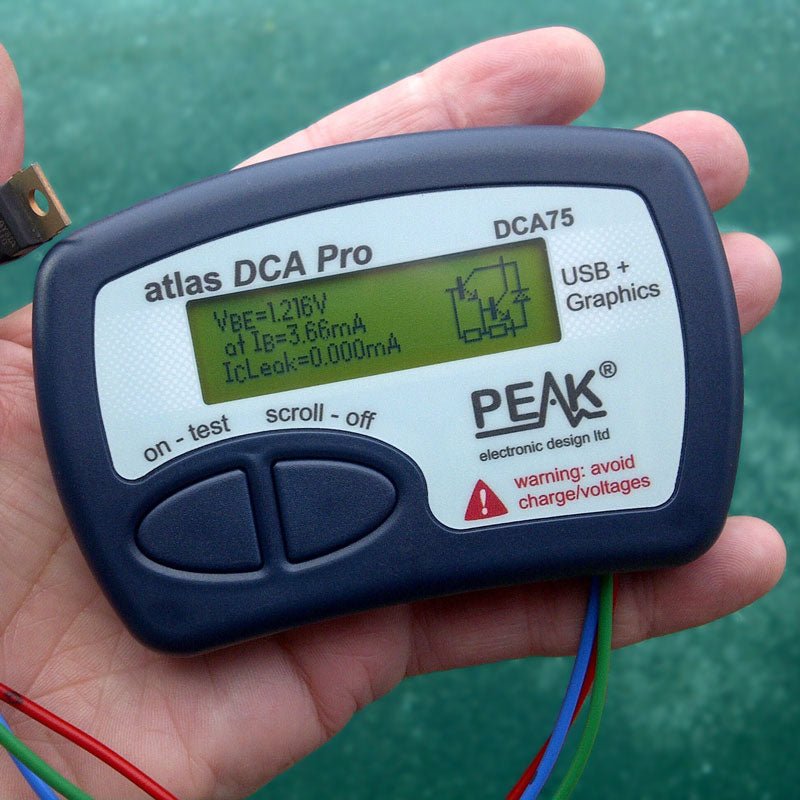

DCA75:
S'appuyant sur le succès continu des instruments d'identification et d'analyse des composants existants de Peak, le DCA Pro apporte une série de nouvelles caractéristiques intéressantes pour l'amateur et le professionnel.
Le DCA Pro est une nouvelle conception avancée qui comprend un écran graphique, USB, un logiciel PC et une bibliothèque d'identification de composants améliorée.
- Identification automatique du type de composant
- Identification automatique du brochage (connectez dans n'importe quel sens)
- Le DCA Pro prend en charge tous les composants que le populaire Peak Atlas DCA55 prend en charge, mais il en ajoute beaucoup plus. Les composants pris en charge sont les suivants :
- Transistors (y compris les Darlington), types silicium et germanium. Mesure le gain, Vbe et les fuites.
- MOSFET, types à mode d'amélioration et à mode de déplétion. Mesure de la transconductance au seuil (à 5 mA) et de la transconductance approximative (pour une plage de 3 à 5 mA).
- JFET, y compris les types SiC normalement désactivés. Mesure de la tension de pincement (à 1 uA) et de la transconductance approximative (pour une plage de 3 à 5 mA).
- IGBT (transistors bipolaires à grille isolée). Mesure le seuil d'activation (à 5 mA)
- Diodes et réseaux de diodes
- LED et LED bicolores (types à 2 fils et à 3 fils)
- Diodes Zener avec mesure de la tension Zener jusqu'à 9 V à 5 mA
- Régulateurs de tension (mesure de la tension de régulation, de la tension de chute, du courant de repos)
- Triacs et thyristors nécessitant moins de 10 mA de courant de grille et de courant de maintien
Autonome ou avec un PC
L'instrument peut être utilisé de manière autonome ou connecté à un PC. Dans les deux cas, le DCA Pro identifiera automatiquement le type de composant et le brochage et mesurera également une série de paramètres tels que le gain du transistor, les fuites, les tensions de seuil des MOSFET et des IGBT, les caractéristiques PN et bien plus encore.
Traçage de courbes
Lorsqu'il est connecté à un PC à l'aide du câble USB fourni, il est possible d'exécuter une série de fonctions de traçage de courbes de faible intensité. Différents types de graphiques sont disponibles, et d'autres sont à venir
- Caractéristiques de sortie des transistors bipolaires, IC vs VCE
- Caractéristiques de gain des transistors bipolaires, hFE par rapport à VCE
- Caractéristiques de gain des transistors bipolaires, hFE par rapport à IC
- Fonction de sortie du MOSFET et de l'IGBT, ID par rapport à VDS
- Fonction de transfert MOSFET et IGBT, ID vs VGS
- Fonction de sortie JFET, ID vs VDS
- Fonction de transfert JFET, ID vs VGS
- Régulateur de tension, VOUT vs VIN
- Régulateur de tension, IQ vs VIN.
- Courbes I/V des jonctions PN, direct et inverse (pour les diodes Zener)
Le traçage des courbes est effectué à l'aide de paramètres d'essai dans la plage de ±12 V ou ±12 mA. Toutes les données de traçage de courbes peuvent être instantanément collées dans Excel© pour une représentation graphique et une analyse plus approfondies. Le logiciel PC est fourni avec le DCA Pro sur une clé USB Peak. Le logiciel est conçu pour Windows 7 et plus récent (32 ou 64 bits).

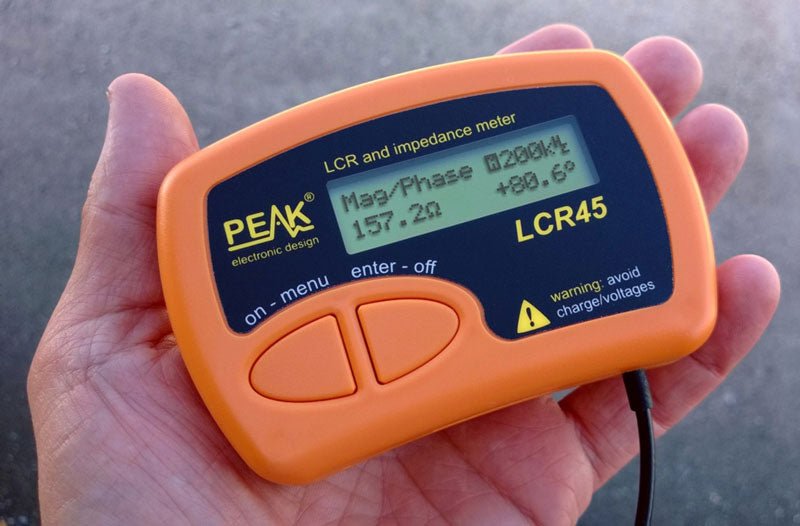

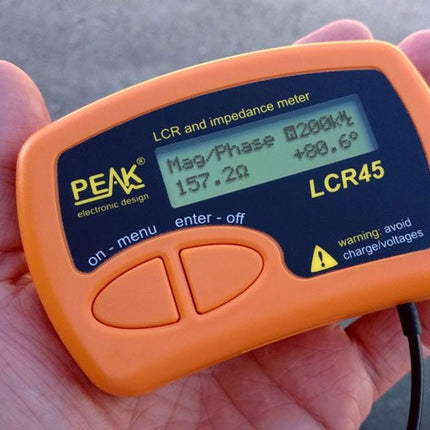

LCR45:
Un excellent analyseur LCR portable qui peut mesurer la valeur de votre composant passif (inductance, condensateur ou résistance) et également mesurer l'impédance détaillée dans un certain nombre de modes. Le LCR45 offre une résolution de mesure améliorée (meilleure que 0,1 µH !) tout en vous donnant des mesures continues de fluides. En outre, les fréquences de test de CC, 1 kHz, 15 kHz et 200 kHz peuvent être réglées en mode automatique ou manuel. Fourni avec des sondes à crochet amovibles plaquées or, une batterie et un guide d'utilisation. Compatible avec les connecteurs de test standard de 2 mm. Non conçu pour une utilisation en circuit.
- Sélection automatique ou manuelle du type de composant : Inducteur, condensateur ou résistance
- Sélection automatique ou manuelle de la fréquence de test : CC, 1 kHz, 15 kHz et 200 kHz
- Inductance de 0,1 µH à 10 H
- Capacité de 0,1 pF à 10 000 µF
- Résistance de 0,1 Ω à 2 MΩ
- La mesure de l'inductance indique également la résistance de l'enroulement en courant continu.
- Affichage du type et des valeurs des composants, de l'impédance complexe, de la magnitude/phase et de l'admittance.
- Fréquence de test affichée pour toutes les mesures
- Précision typique de 1,5% pour les inductances et les condensateurs (voir le tableau des spécifications pour plus de détails)
- Précision typique de 1% pour les résistances
- Cordon de test complet avec fiches et douilles plaquées or de 2 mm
- Fourni avec des sondes à crochet amovibles plaquées or

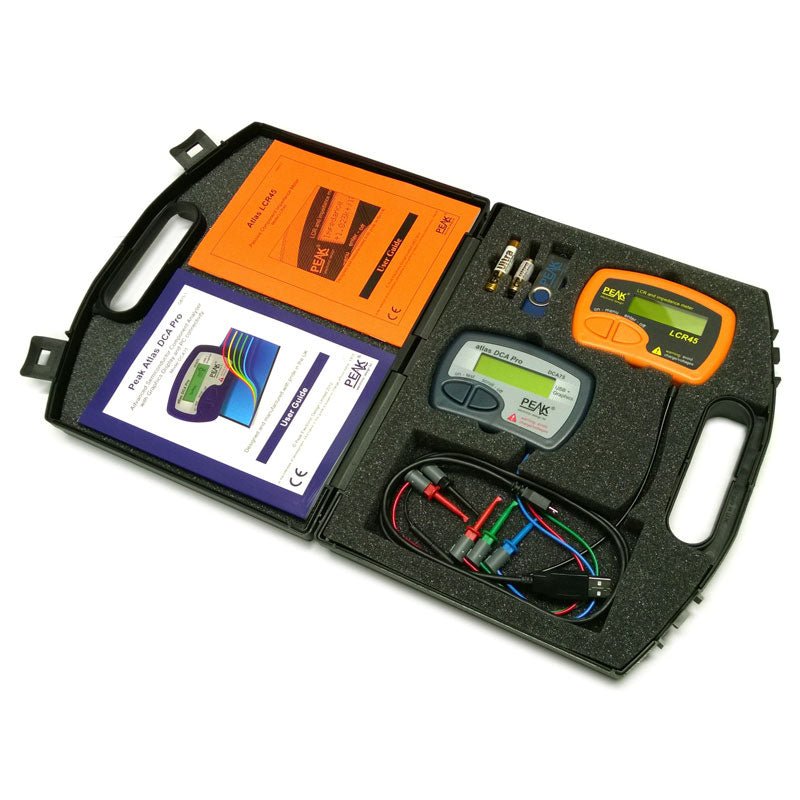

Inclus
- LCR45
- DCA75
- Pile GP23 supplémentaire
- Pile AAA supplémentaire

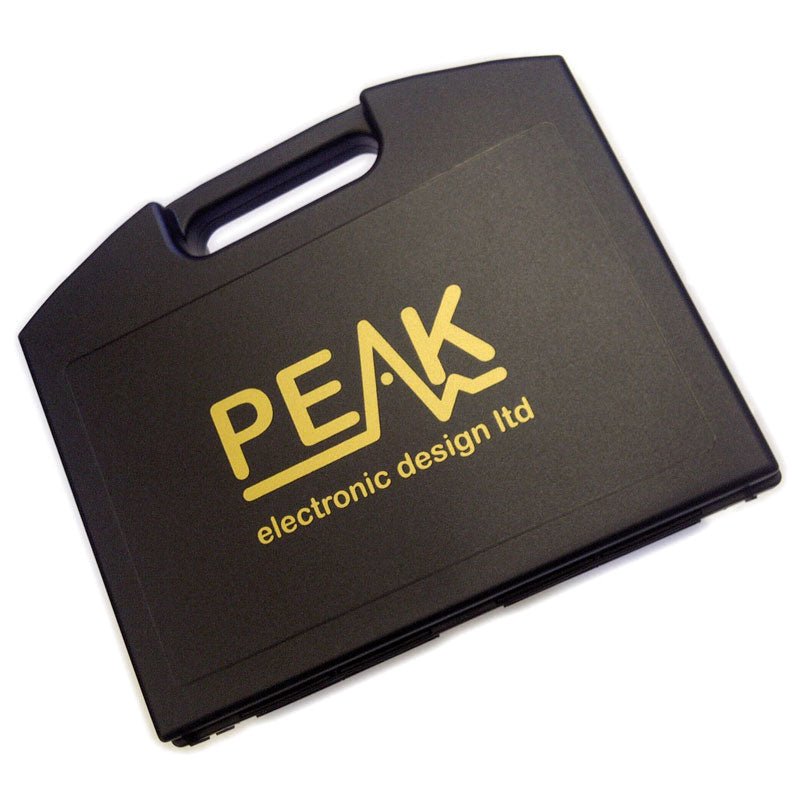

- Valise de transport double
