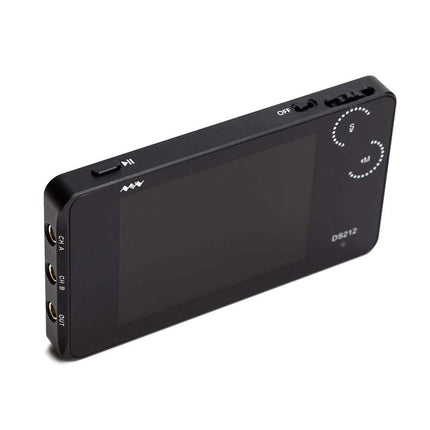

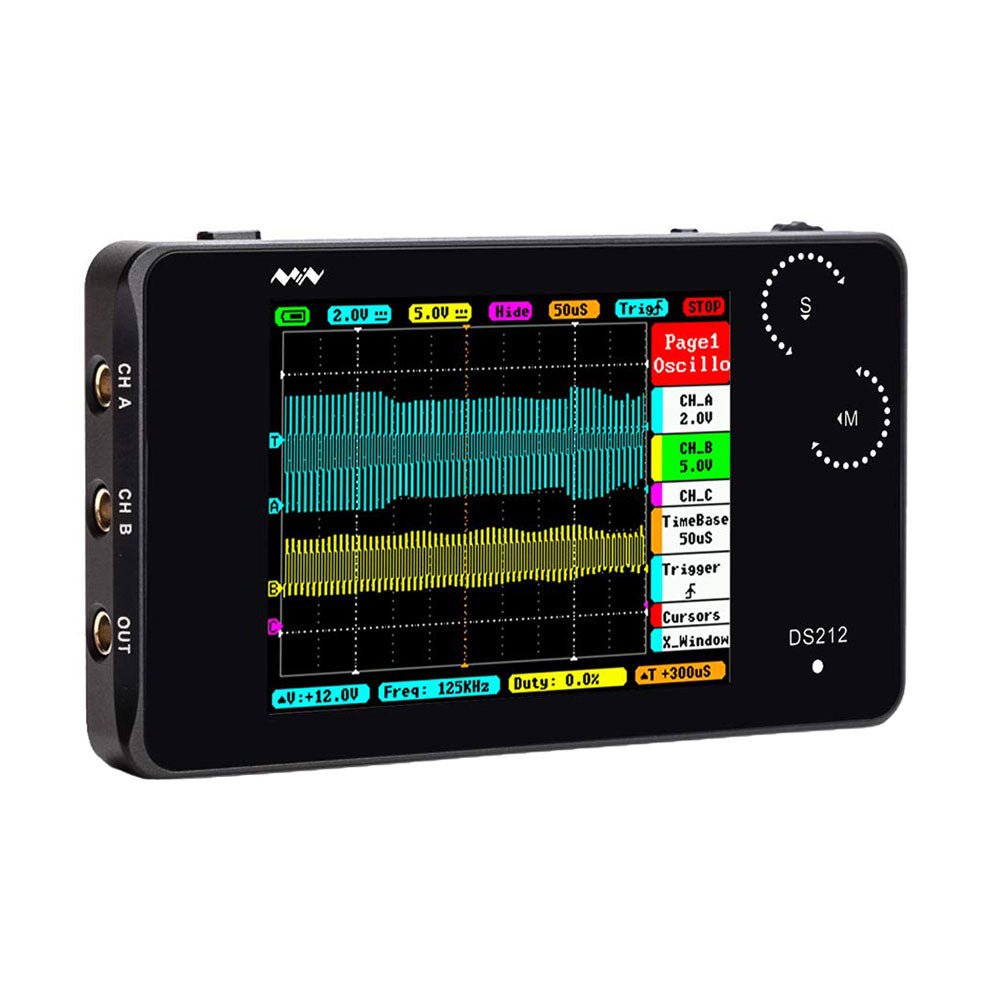

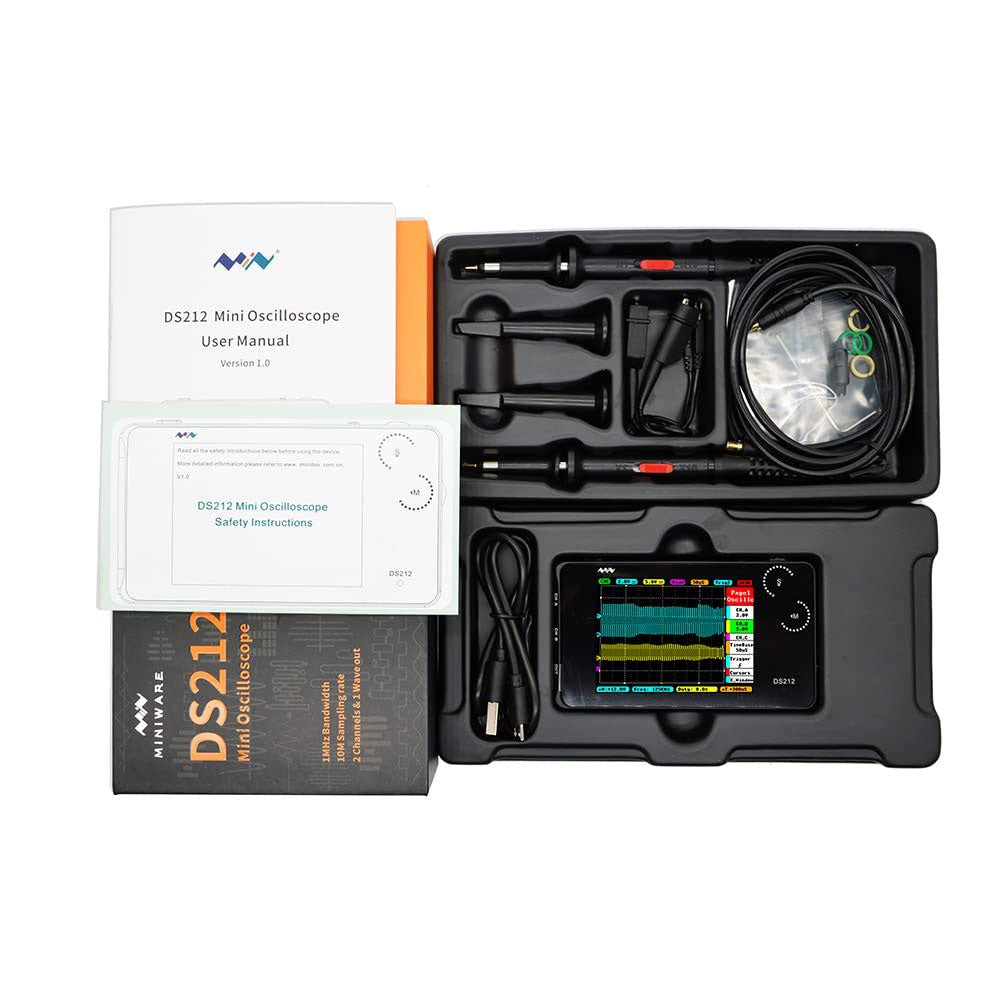

Mini oscilloscope DS212 2-ch (1 MHz) de Miniware

  • MarqueMiniware
Description

Description

Caractéristiques

  • Mode synchrone : Auto, Normal, Simple, Aucun, Balayage
  • Déclenchement sur front montant ou descendant
  • Modes de mesure précis vertical, horizontal et seuil de déclenchement
  • Mesure automatique : fréquence, période, rapport cyclique, tension efficace en courant continu/Vpp/Vmax/Vmin/Vavg
  • Générateur de signaux intégré : onde carrée 10 Hz-1 MHz (rapport cyclique réglable) ou 10 Hz-20 kHz
  • Onde sinusoïdale/carrée/triangle/dents de scie

Specifications

Largeur de bande analogique1 MHz
Fréquence d'échantillonnage maximale10 Msa/s
Profondeur maximale de la mémoire d'échantillonnage8K
Impédance d'entrée analogique1 MΩ
Tension d'entrée max.±40 V (X1)
CouplageCA/CC
Sensibilité verticale20 mv/div … 10 V/div (1-2-5)
Sensibilté horizontale1 µs/div … 2 s/div (1-2-5)
StockageDisque USB intégré de 8 Mo pour les données et les photos d'écran
Alimentation électriqueBatterie lithium de 550 mAh, rechargeable via le port Micro USB
AffichageÉcran TFT LCD couleur de 2,8 pouces (320x240 pixels)
Dimensions100 x 56,5 x 10,7 mm

Télèchargements

Fiche produit

CaractéristiquesMode synchrone : Auto, Normal, Simple, Aucun, BalayageDéclenchement sur front montant ou descendantModes de mesure précis vertical, horizontal et seuil... Lire la suite

€ 149,95 TVA incluse
Membres € 134,96

      Détails

      SKU : 20205
      EAN : 020205

      Description

      Description

      Caractéristiques

      • Mode synchrone : Auto, Normal, Simple, Aucun, Balayage
      • Déclenchement sur front montant ou descendant
      • Modes de mesure précis vertical, horizontal et seuil de déclenchement
      • Mesure automatique : fréquence, période, rapport cyclique, tension efficace en courant continu/Vpp/Vmax/Vmin/Vavg
      • Générateur de signaux intégré : onde carrée 10 Hz-1 MHz (rapport cyclique réglable) ou 10 Hz-20 kHz
      • Onde sinusoïdale/carrée/triangle/dents de scie

      Specifications

      Largeur de bande analogique1 MHz
      Fréquence d'échantillonnage maximale10 Msa/s
      Profondeur maximale de la mémoire d'échantillonnage8K
      Impédance d'entrée analogique1 MΩ
      Tension d'entrée max.±40 V (X1)
      CouplageCA/CC
      Sensibilité verticale20 mv/div … 10 V/div (1-2-5)
      Sensibilté horizontale1 µs/div … 2 s/div (1-2-5)
      StockageDisque USB intégré de 8 Mo pour les données et les photos d'écran
      Alimentation électriqueBatterie lithium de 550 mAh, rechargeable via le port Micro USB
      AffichageÉcran TFT LCD couleur de 2,8 pouces (320x240 pixels)
      Dimensions100 x 56,5 x 10,7 mm
