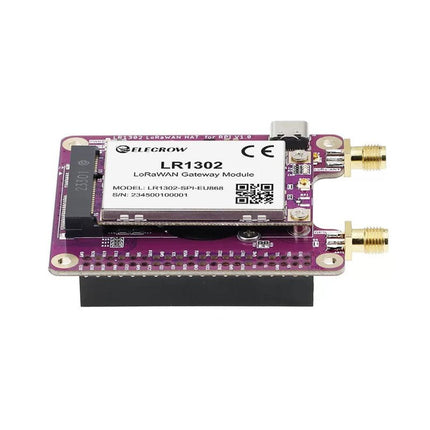

Le module LR1302 est un module passerelle LoRaWAN de nouvelle génération. Son facteur de forme est basé sur le mini-PCIe, et il a une faible consommation d'énergie et de hautes performances. Équipé de la puce de bande de base LoRaWAN SX1302 de Semtech Network, le module de passerelle LR1302 offre diverses fonctions de passerelle avec potentiellement la capacité de transmission sans fil à longue distance. Par rapport aux puces LoRa précédentes SX1301 et SX1308, la puce SX1302 a une sensibilité plus élevée, une consommation d'énergie plus faible et une température de fonctionnement plus basse. Elle prend en charge la transmission de données à 8 canaux, améliore l'efficacité et la capacité de communication et prend en charge les connexions et la transmission de données à un plus grand nombre d'appareils.

Elle dispose de deux interfaces d'antenne, une pour l'envoi et la réception de signaux LoRa et une interface U.FL (IPEX) pour une transmission indépendante. Il est également doté d'un blindage métallique pour protéger contre les interférences externes, et pour fournir un environnement de communication fiable.

Conçu spécifiquement pour l'IoT, le LR1302 convient à une variété d'applications IoT. Qu'il soit utilisé dans les villes intelligentes, l'agriculture, l'automatisation industrielle ou d'autres domaines, le module LR1302 peut fournir des connexions fiables et une transmission de données efficace.

Caractéristiques

Utilise la puce LoRa de bande de base Semtech SX1302 avec une consommation d'énergie extrêmement faible et d'excellentes performances
Le facteur de forme Mini-PCIe et la conception compacte facilitent l'intégration dans différents dispositifs de passerelle et conviennent aux applications à espace limité, offrant ainsi des options de déploiement flexibles.
Prend en charge la transmission de données à 8 canaux, offre une efficacité et une capacité de communication plus efficaces
La température de fonctionnement ultra basse élimine le besoin de refroidissement supplémentaire et réduit la taille de la passerelle LoRaWAN
Utilise l'avant SX1250 TX/RX avec une sensibilité jusqu'à -139 dBm@SF12 ; Puissance d'émission jusqu'à 26 dBm à 3,3 V

Caractéristiques

Fréquence	863-870 MHz (EU868)
Jeu de puces	Puce Semtech SX1302
Sensibilité	-125 dBm à 125K/SF7 -139 dBm à 125K/SF12
Puissance d'émission	26 dBm (avec alimentation 3,3 V)
Bande passante	125/250/500 kHz
Canal	8 canaux
LED	Puissance : Vert Configuration : Ed Émission : Vert Récepteur : bleu
Facteur de forme	Mini PCIe, doigt d'or 52 broches
Consommation électrique (version SPI)	Veille : 7,5 mA Puissance maximale d'émission : 415 mA Réception : 40 mA
Consommation électrique (version USB)	Veille : 20 mA Puissance maximale d'émission : 425 mA Réception : 53 mA
LBT (écouter avant de parler)	Soutien
Connecteur d'antenne	U.FL
Température de fonctionnement	-40 à 85°C
Dimensions (L x L)	30x50.95mm

Note

Le module de passerelle LoRaWAN LR1302 n'est pas inclus.
