Oscilloscope de table à 2 canaux FNIRSI 1013D (100 MHz)

Description

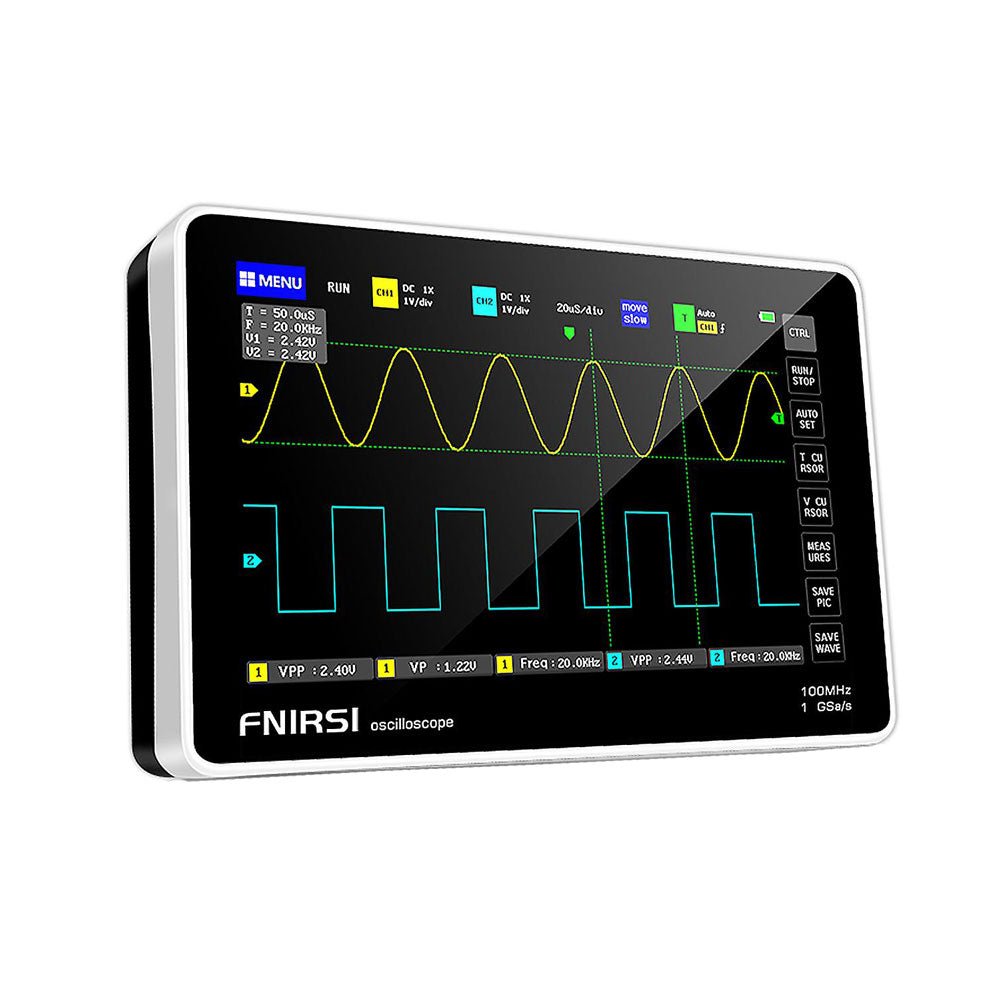

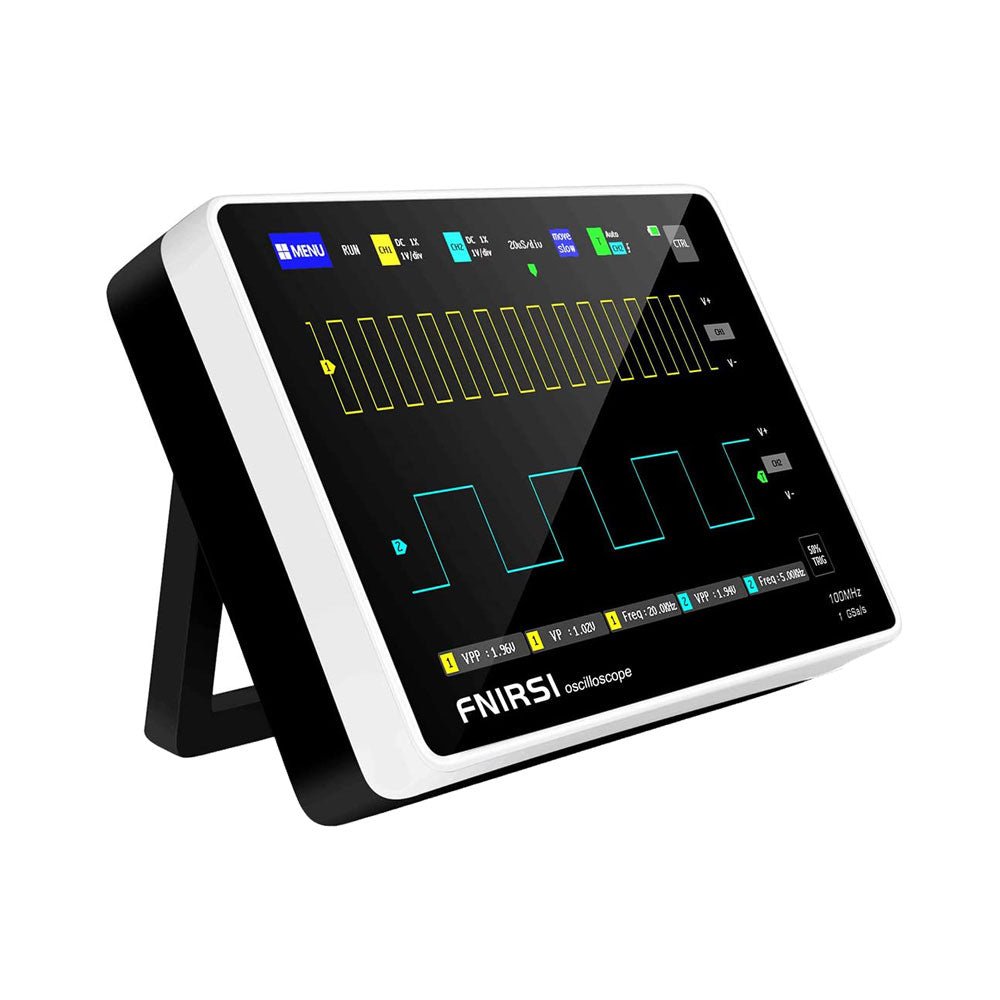

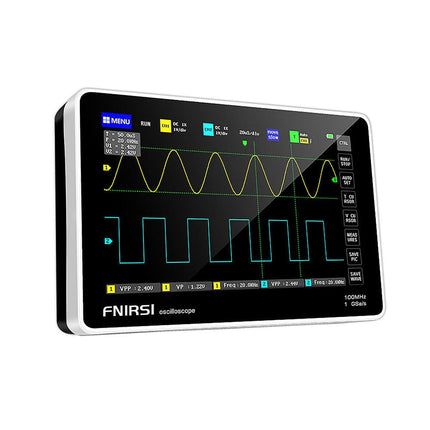

Le FNIRSI 1013D est un oscilloscope tablette à 2 voies doté d'un écran LCD haute résolution de 7 pouces (800 x 480 pixels). L'oscilloscope a un taux d'échantillonnage en temps réel de 1 GSa/s et une bande passante analogique de 100 MHz.

Doté de fonctions de déclenchement complètes (simple/normal/automatique), il peut être utilisé pour des signaux analogiques périodiques ou des signaux numériques non périodiques. Le module de protection contre les hautes tensions intégré peut supporter une tension continue allant jusqu'à 400 V.

Caractéristiques

  • Anti-combustion intelligente, 1X peut résister à une tension de 400 V.
  • Bande passante analogique de 100 MHz à un taux d'échantillonnage de 1 GSa/s (1X = 5 MHz, 10X = 100 MHz).
  • Écran TFT LCD couleur de 7 pouces avec une résolution de 800 x 480, des couleurs vives et un contraste élevé.
  • L'écran tactile capacitif, identique au mode de contact des tablettes mobiles modernes, n'est pas un écran tactile résistif fonctionnant avec des clous anciens.
  • Gamme de tension de mesure élevée, 1X peut mesurer 0~40 V, 10X peut mesurer 0~400 V, 100X peut mesurer 0~4000 V.
  • Mesure de 12 paramètres : VPP, VP, Vmax, Vmin, Vavg, Vrms, Fréquence, Duty+, Duty-, Time+, Time-, Période.
  • La fonction de mesure au curseur permet de mesurer manuellement la période, la fréquence et la tension.

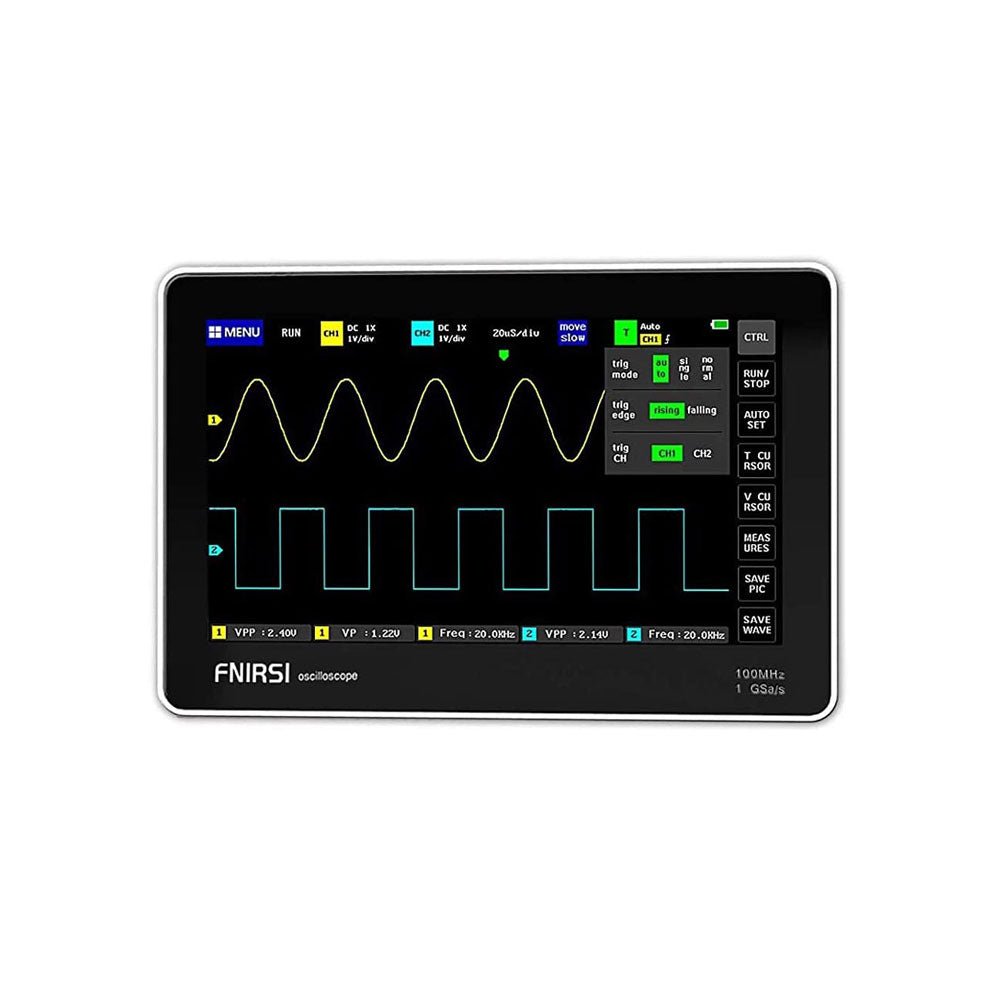

  • Fonction de déclenchement complète (simple, normal, automatique).
  • À tout moment, l'affichage de la forme d'onde (fonction de pause) est gelé.
  • Équipé d'un bouton unique AUTO.
  • Stockage et capture d'écran de la forme d'onde à l'aide d'un seul bouton.
  • Espace de stockage intégré de 1 Go, pouvant stocker jusqu'à 1000 captures d'écran + 1000 ensembles de données de forme d'onde.
  • Le puissant gestionnaire d'images de formes d'onde prend en charge la navigation par vignettes, la visualisation, la visualisation détaillée, le changement de page, la suppression et le zoom avant, le zoom arrière, le déplacement des formes d'onde, etc.
  • Équipé d'une interface USB, il peut être connecté à un ordinateur pour partager ses captures d'écran avec l'ordinateur, ce qui est pratique pour l'analyse secondaire.
  • La fonction d'affichage graphique des figures de Lissajous peut être utilisée pour déterminer l'amplitude, la fréquence et le contraste de phase de deux groupes de signaux.
  • La fonction d'affichage FFT permet d'analyser les caractéristiques spectrales du signal.
  • Batterie lithium rechargeable 6000 mAh intégrée, entièrement chargée pour 4 heures d'utilisation continue à la luminosité la plus élevée de l'écran.
  • Technologie de compression de la mémoire, l'écran de rafraîchissement des formes d'onde ne scintille pas.
  • Réglage de la luminosité de l'écran.
  • Réglage de la luminosité de la grille d'arrière-plan.

Applications

  • Bricolage électronique
  • Réparation d'appareils électroménagers
  • Réparation de voitures
  • Débogage d'équipement
  • Recherche scientifique
  • Développement de produits

Spécifications

Canaux 2
Taille de l'écran LCD 7 pouces
Résolution LCD 800x480
Technologie d'affichage TFT
Bande passante 100Mhz
Taux d'échantillonnage 1 Géch/s
Temps de montée <3nS
Profondeur de stockage 240 Ko
Résistance d'entrée 1 MΩ
Sensibilité 50mV~500V
Base de temps 50S ~ 10ns
Mode de déclenchement Unique/Normal/Auto
Front de déclenchement Montée/Descente
Couplage AC DC
Tension d'essai la plus élevée 1X : 40 V, 10 X : 400 V
Le curseur Position XY, déclencheur Y
Mode rouleau Oui
AUTO à un bouton Oui
Stockage de forme d'onde 1000 images + 1000 formes d'onde
Gestionnaire de forme d'onde Oui
Précision de la tension ±2%
Précision de fréquence ±0,01 % haute précision
Paramètre 12 types au total
Batterie Lithium 6000 mAh
Attendre 4 heures
Extension Exportation USB
Source de courant USB-C, 5 V à 2A/3A/4A
Dimensions 184x124x50mm
Poids 650g

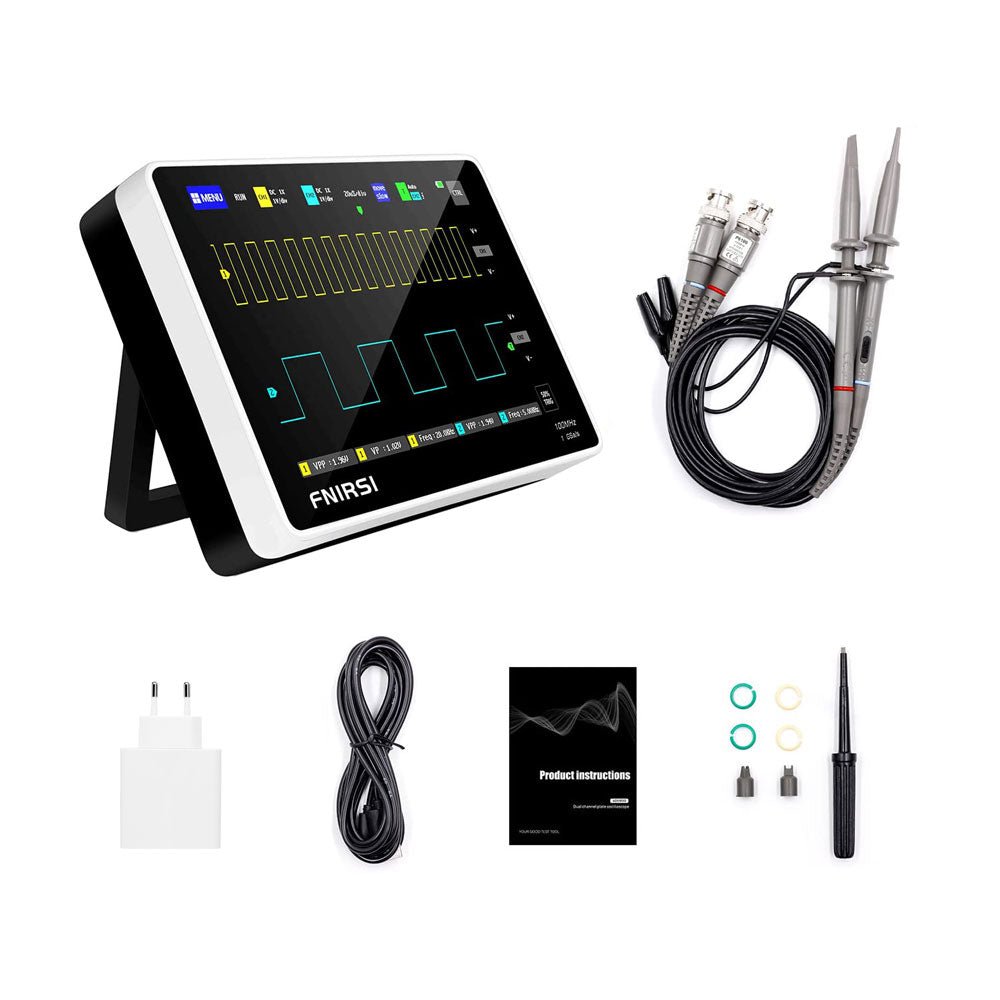

Inclus

  • 1x oscilloscope à tablette FNIRSI 1013D à 2 canaux
  • 2x sondes 100 MHz (1X et 10X)
  • 1x chargeur USB
  • 1x câble USB
  • 1x manuel
