Horloge quasi-analogique Elektor

  • MarqueElektor Labs

Description

L'horlogerie quasi-analogique Elektor (dimensions : 160 x 245 mm) est une horloge numérique au look analogique.

L'horloge se compose de 144 LED de 3 mm disposées en cercle, indiquant 12 heures avec une résolution de 5 minutes. 11 circuits intégrés logiques standard sont utilisés. Tous les composants du kit sont traversants.

Le circuit utilise une logique HC standard et toujours un circuit intégré logique 4000 (CD4060), une horloge de référence de 32,768 kHz et une alimentation de 5 V. N'importe quel petit adaptateur 5 VDC (non inclus) peut être connecté via un petit bornier à vis sur la carte.

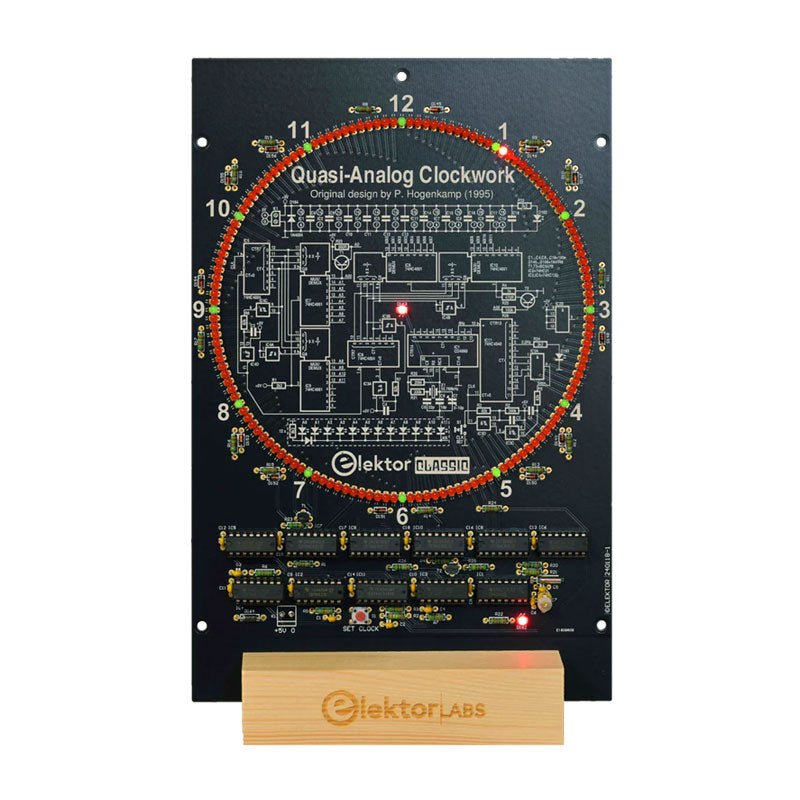

Le mouvement quasi-analogique utilise 144 LED (diodes électroluminescentes) pour indiquer l'heure sur un cadran rond quasi-analogique d'un diamètre d'environ 143 mm. L'une des douze LED vertes s'allume à son intensité maximale pour marquer les heures, tandis que les onze autres sont tamisées. Entre deux LED vertes se trouvent 11 LED rouges, chacune représentant une période de cinq minutes. De cette façon, l’heure est indiquée avec une précision de cinq minutes. Cela semblerait suffisant compte tenu de la fonction essentiellement décorative du mouvement d'horlogerie actuel.

La construction de l'horloge est assez simple car tous les composants sont traversants. Une description détaillée de la façon de construire le mécanisme d'horlogerie quasi-analogique se trouve dans le manuel de ce kit. Il peut être téléchargé ici. Veuillez lire le manuel avant de chauffer le fer à souder !

Spécifications

Affichage de l'heure 12 heures en cercle
Afficher 144 LED
Cercle de LED 132 LED rouges, 12 LED vertes
Affichage de la résolution 5 minutes
Indication des secondes 1 LED au centre du cercle, clignotant à 0,5 Hz
Technologie 10 CI série logique HC, 1 CI série logique 4000
Signal de référence Oscillateur à quartz 32 kHz (réglable)
Régler l'horloge 1 bouton poussoir, pas de 5 minutes
Alimentation 5 V (alimentation non incluse)
Dimensions 160x245mm

Inclus

  • Carte électronique Elektor 240118-1
  • Tous les composants
  • Socle en bois

Liste des composants

  • Résistances
    • R1, R22, R24 = 2.2 kΩ
    • R2 = 390 kΩ
    • R3, R5, R6, R7 = 82 kΩ
    • R4 = 1 kΩ
    • R8-R19 = 8.2 kΩ
    • R20 = 20 MΩ
    • R21 = 330 kΩ
    • R23 = 560 Ω
    • R25 = 470 Ω
    • R26 = 100 kΩ
  • Condensateurs
    • C1-C4, C8-C18 = 100 nF, 50 V
    • C5 =22 pF, 50 V
    • C6 = 10 pF, 50 V
    • C7 = 3-10 pF trimmer
  • Semi-conducteurs
    • D1, D13, D25, D37, D49, D61, D73. D85, D97, D109, D121, D133 = LED, green, 3 mm
    • D2-D12, D14-D24, D26-D36, D38-D48, D50-D60, D62-D72, D74-D84, D86-D96, D98-D108, D110-D120, D122-D132, D134-D144, D162-D163 = LED, red, 3 mm
    • D145-D156 = 1N4148 DO-35
    • D164 = 1N4001 DO-41
    • T1, T2 = BC547B
    • IC1 = CD4060, DIP-16
    • IC2 = 74HC21, DIP-14
    • IC3, IC4 = 74HC132, DIP-14
    • IC5, IC6 = 74HC4024, DIP-14
    • IC7, IC8, IC9, IC10 = 74HC4051, DIP-16
    • IC11 = 7
  • Divers
    • K1 = Bornier à 2 voies pour circuit imprimé, au pas de 3,5 mm
    • S1 = Bouton poussoir tactile de 6 mm
    • X1 = Quartz 32,768 kHz
Fiche produit

L'horlogerie quasi-analogique Elektor (dimensions : 160 x 245 mm) est une horloge numérique au look analogique. L'horloge se compose de 144 LED de... Lire la suite

€ 79,95 TVA incluse
Membres € 71,96

    • Expédier aujourd'hui ? Commandez dans Mar 06, 2025 17:00:00 +0100

    Détails

    SKU : 20944
    EAN : 7442105133147

    Description

    L'horlogerie quasi-analogique Elektor (dimensions : 160 x 245 mm) est une horloge numérique au look analogique.

    L'horloge se compose de 144 LED de 3 mm disposées en cercle, indiquant 12 heures avec une résolution de 5 minutes. 11 circuits intégrés logiques standard sont utilisés. Tous les composants du kit sont traversants.

    Le circuit utilise une logique HC standard et toujours un circuit intégré logique 4000 (CD4060), une horloge de référence de 32,768 kHz et une alimentation de 5 V. N'importe quel petit adaptateur 5 VDC (non inclus) peut être connecté via un petit bornier à vis sur la carte.

    Le mouvement quasi-analogique utilise 144 LED (diodes électroluminescentes) pour indiquer l'heure sur un cadran rond quasi-analogique d'un diamètre d'environ 143 mm. L'une des douze LED vertes s'allume à son intensité maximale pour marquer les heures, tandis que les onze autres sont tamisées. Entre deux LED vertes se trouvent 11 LED rouges, chacune représentant une période de cinq minutes. De cette façon, l’heure est indiquée avec une précision de cinq minutes. Cela semblerait suffisant compte tenu de la fonction essentiellement décorative du mouvement d'horlogerie actuel.

    La construction de l'horloge est assez simple car tous les composants sont traversants. Une description détaillée de la façon de construire le mécanisme d'horlogerie quasi-analogique se trouve dans le manuel de ce kit. Il peut être téléchargé ici. Veuillez lire le manuel avant de chauffer le fer à souder !

    Spécifications

    Affichage de l'heure 12 heures en cercle
    Afficher 144 LED
    Cercle de LED 132 LED rouges, 12 LED vertes
    Affichage de la résolution 5 minutes
    Indication des secondes 1 LED au centre du cercle, clignotant à 0,5 Hz
    Technologie 10 CI série logique HC, 1 CI série logique 4000
    Signal de référence Oscillateur à quartz 32 kHz (réglable)
    Régler l'horloge 1 bouton poussoir, pas de 5 minutes
    Alimentation 5 V (alimentation non incluse)
    Dimensions 160x245mm

    Inclus

    • Carte électronique Elektor 240118-1
    • Tous les composants
    • Socle en bois

    Liste des composants

    • Résistances
      • R1, R22, R24 = 2.2 kΩ
      • R2 = 390 kΩ
      • R3, R5, R6, R7 = 82 kΩ
      • R4 = 1 kΩ
      • R8-R19 = 8.2 kΩ
      • R20 = 20 MΩ
      • R21 = 330 kΩ
      • R23 = 560 Ω
      • R25 = 470 Ω
      • R26 = 100 kΩ
    • Condensateurs
      • C1-C4, C8-C18 = 100 nF, 50 V
      • C5 =22 pF, 50 V
      • C6 = 10 pF, 50 V
      • C7 = 3-10 pF trimmer
    • Semi-conducteurs
      • D1, D13, D25, D37, D49, D61, D73. D85, D97, D109, D121, D133 = LED, green, 3 mm
      • D2-D12, D14-D24, D26-D36, D38-D48, D50-D60, D62-D72, D74-D84, D86-D96, D98-D108, D110-D120, D122-D132, D134-D144, D162-D163 = LED, red, 3 mm
      • D145-D156 = 1N4148 DO-35
      • D164 = 1N4001 DO-41
      • T1, T2 = BC547B
      • IC1 = CD4060, DIP-16
      • IC2 = 74HC21, DIP-14
      • IC3, IC4 = 74HC132, DIP-14
      • IC5, IC6 = 74HC4024, DIP-14
      • IC7, IC8, IC9, IC10 = 74HC4051, DIP-16
      • IC11 = 7
    • Divers
      • K1 = Bornier à 2 voies pour circuit imprimé, au pas de 3,5 mm
      • S1 = Bouton poussoir tactile de 6 mm
      • X1 = Quartz 32,768 kHz
