Description

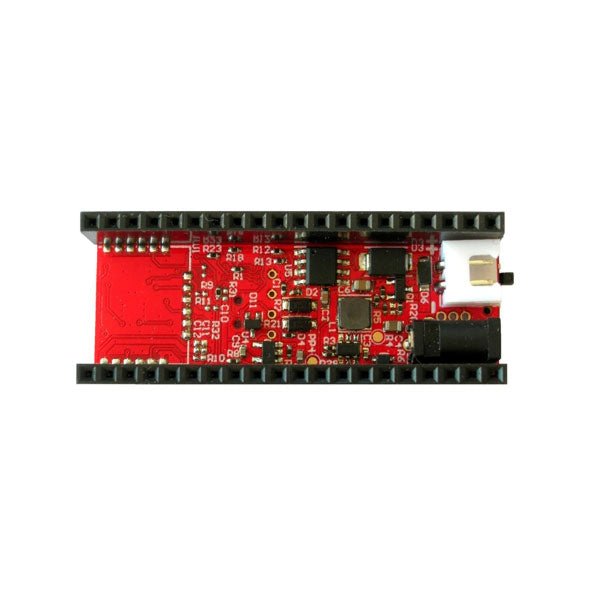

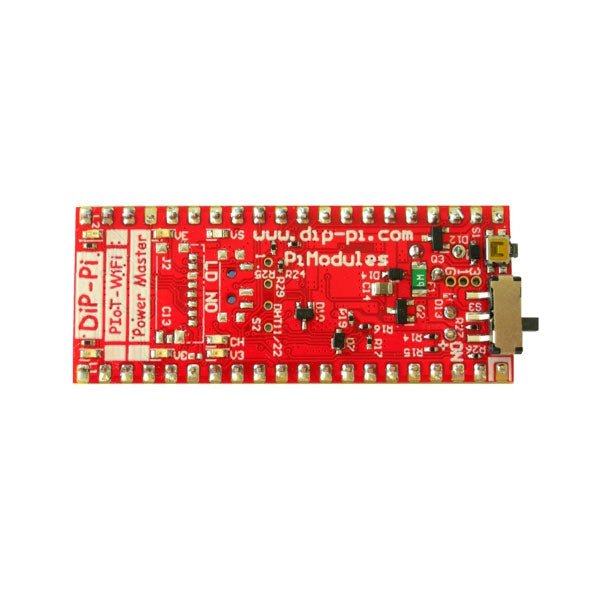

Le DiP-Pi Power Master est un système d'alimentation avancé avec des interfaces de capteurs intégrées qui couvrent la plupart des besoins possibles pour les applications basées sur Raspberry Pi Pico. Il peut fournir au système jusqu'à 1,5 A à 4,8 V délivrés de 6 à 18 V CC sur divers schémas d'alimentation comme les voitures, les installations industrielles, etc., en plus du micro-USB d'origine du Raspberry Pi Pico. Il prend en charge la batterie LiPo ou Li-Ion avec chargeur automatique ainsi que la commutation automatique de l'alimentation par câble à l'alimentation par batterie ou inversement (fonctionnalité UPS) en cas de perte d'alimentation par câble. La source d'alimentation étendue (EPR) est protégée par un fusible réinitialisable PPTC, à polarité inversée, ainsi que par ESD.
Le DiP-Pi Power Master contient un bouton RESET intégré au Raspberry Pi Pico ainsi qu'un interrupteur coulissant ON/OFF qui agit sur toutes les sources d'alimentation (USB, EPR ou batterie). L'utilisateur peut surveiller (via les broches A/D du Raspberry Pi Pico) le niveau de la batterie et le niveau EPR avec les convertisseurs A/D de PICO. Les deux entrées A/D sont pontées avec des résistances 0402 (0 OHM), donc si pour une raison quelconque l'utilisateur a besoin d'utiliser ces broches Pico pour sa propre application, elles peuvent être facilement retirées. Le chargeur charge automatiquement la batterie connectée (si utilisée), mais l'utilisateur peut en outre allumer/éteindre le chargeur si son application en a besoin. DiP-Pi Power Master peut être utilisé pour les systèmes alimentés par câble, mais également pour les systèmes purement alimentés par batterie avec ON/OFF. L'état de chaque source d'alimentation est indiqué par des LED informatives distinctes (VBUS, VSYS, VEPR, CHGR, V3V3).

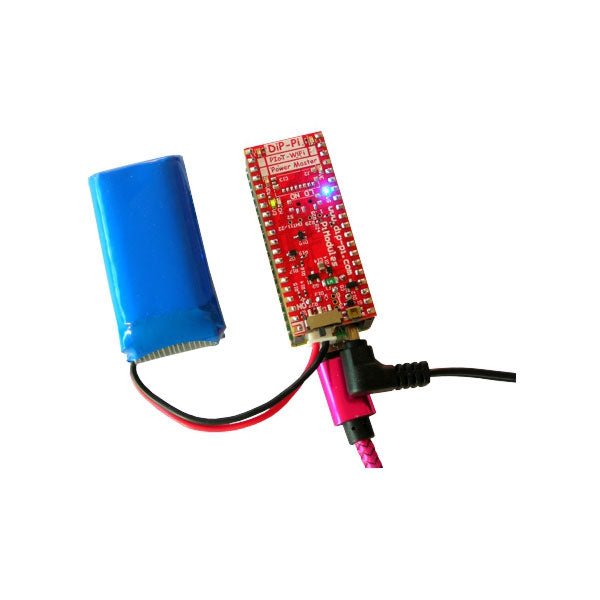

L'utilisateur peut utiliser n'importe quelle capacité de type LiPo ou Li-Ion ; Cependant, il faut veiller à utiliser des batteries protégées par PCB avec un courant de décharge maximum autorisé de 2 A. Le chargeur de batterie intégré est configuré pour charger la batterie avec un courant de 240 mA. Ce courant est réglé par une résistance, donc si l'utilisateur a besoin de plus/moins, il peut le changer lui-même.
En plus de toutes les fonctionnalités ci-dessus, le DiP-Pi Power Master est équipé d'interfaces de capteurs 1 fil et DHT11/22 intégrées. La combinaison des interfaces étendues d'alimentation, de batterie et de capteurs rend le DiP-Pi Power Master idéal pour les applications telles que l'enregistreur de données, la surveillance des usines, la surveillance des réfrigérateurs, etc.
DiP-Pi Power Master est pris en charge avec de nombreux exemples prêts à l'emploi écrits en Micro Python ou C/C++.
Caractéristiques
Général
- Dimensions 21 x 51 mm
- Compatible avec le brochage Raspberry Pi Pico
- LED informatives indépendantes (VBUS, VSYS, VEPR, CHGR, V3V3)
- Bouton RESET du Raspberry Pi Pico
- Interrupteur à glissière ON/OFF agissant sur toutes les sources d'alimentation (USB, EPR, Batterie)
- Alimentation externe 6-18 V DC (voitures, applications industrielles, etc.)
- Surveillance du niveau d'alimentation externe (6-18 VCC)
- Surveillance du niveau de batterie
- Protection contre l'inversion de polarité
- Protection par fusible PPTC
- Protection ESD
- Chargeur de batterie automatique (pour LiPo, Li-Ion protégé par PCB – 2 A Max) Automatique/Contrôle utilisateur
- Passage automatique de l'alimentation par câble à l'alimentation par batterie et inversement (fonctionnalité UPS)
- Différents schémas d'alimentation peuvent être utilisés simultanément avec l'alimentation USB, l'alimentation externe et l'alimentation par batterie.
- Convertisseur Buck 1,5 A à 4,8 V sur EPR
- LDO intégré de 3,3 V à 600 mA
- Interface 1 fil intégrée
- Interface DHT-11/22 intégrée
Options d'alimentation
- Raspberry Pi Pico micro USB (via VBUS)
- Alimentation externe 6-18 V (via prise dédiée – 3,4/1,3 mm)
- Batterie externe
Types de batteries pris en charge
- LiPo avec PCB de protection courant max 2A
- Li-Ion avec PCB de protection courant max 2A
Périphériques et interfaces intégrés
- Interface 1 fil intégrée
- Interface DHT-11/22 intégrée
Interface de programmation
- Raspberry Pi standard Pico C/C++
- Raspberry Pi standard Pico Micro Python
Compatibilité des cas
Surveillance du système
- Niveau de batterie via Raspberry Pi Pico ADC0 (GP26)
- Niveau EPR via Raspberry Pi Pico ADC1 (GP27)
LED informatives
- VB (VUSB)
- États-Unis (VSYS)
- VE (VEPR)
- CH (VCHR)
- V3 (V3V3)
Protection du système
- Bouton de réinitialisation matérielle instantanée Raspberry Pi Pico
- Protection ESD sur EPR
- Protection contre l'inversion de polarité sur l'EPR
- Fusible PPTC 500 mA @ 18 V sur EPR
- Protection contre la surchauffe EPR/LDO
- EPR/LDO À propos de la protection actuelle
Conception du système
- Conçu et simulé avec PDA Analyzer avec l'un des outils CAO/FAO les plus avancés – Altium Designer
- Origine industrielle
Construction de circuits imprimés
- PCB de 2 oz en cuivre fabriqué pour une alimentation et un refroidissement appropriés en courant élevé
- Technologie de piste de 6 mils/écart de 6 mils PCB à 2 couches
- Finition de surface de PCB – Immersion Gold
- Tuyaux thermiques en cuivre multicouche pour une réponse thermique accrue du système et un meilleur refroidissement passif
