C'est comme une caméra thermique, mais avec une résolution inférieure. Pour faciliter encore plus l'obtention de votre image infrarouge basse résolution, toutes les communications se font exclusivement via I²C, en utilisant notre système Qwiic pratique. Cependant, nous avons toujours des broches espacées de 0,1" si vous préférez utiliser une maquette. L'AMG8833 Grid-EYE de Panasonic a une précision de ±2,5°C avec une plage de température de 0°C à 80°C. De plus, cette carte « caméra » IR peut détecter la chaleur du corps humain à environ 7 mètres ou moins et a une fréquence d'images de 10 images par seconde à une image par seconde. Il est important de souligner que, bien que cette version du Grid-EYE soit la plus puissante avec un gain élevé, elle ne tolère que 3,3 V. Caractéristiques Tension de fonctionnement (démarrage) : 1,6-3,6 V Tension de fonctionnement (pendant le fonctionnement) : 1,5-3,6 V Consommation électrique : 4,5 mA Réseau de thermopiles 8x8 Plage de température : 0°C à 80°C Précision : ±2,5°C Distance de détection humaine : 7 m ou moins Adresse I²C : 0x69 (cavalier ouvert, par défaut) ou 0x68 (cavalier fermé) 2x ports de connexion Qwiic

Lis (+) (–)

Le Sparkfun Qwiic GPIO est un appareil I²C basé sur le TCA9534 I/O Expander IC de Texas Instruments. La carte ajoute huit broches IO que vous pouvez lire et écrire comme n’importe quelle autre broche numérique sur votre contrôleur. Les détails de l’interface I²C ont été pris en compte dans une bibliothèque Arduino afin que vous puissiez appeler des fonctions similaires à pinMode et digitalWrite d’Arduino, vous permettant de vous concentrer sur votre création ! Les broches du TCA9534 sont des bornes de verrouillage faciles à utiliser; ne jamais visser un autre fil à cette place! Les bornes sont relativement spacieuses elles-mêmes, alors n’hésitez pas à fixer plusieurs fils dans une borne de terre ou d’alimentation. Avec trois cavaliers d’adresse personnalisables, vous pouvez avoir jusqu’à huit cartes GPIO Qwiic connectées sur un seul bus permettant jusqu’à 64 broches GPIO supplémentaires ! L’I²C par défaut est 0x27 et peut être modifié en ajustant les cavaliers sur le dos de la carte. Caractéristiques : Huit broches GPIO configurables disponibles Adresse I2C : 0x27 (par défaut) Les broches d’adresse permettent d’utiliser jusqu’à huit cartes sur un seul bus Registre d’inversion de polarité d’entrée Contrôler chaque broche d’E/S individuellement ou en même temps Sortie Open-Drain Active-Low Interrupt Output 2 x connecteurs Qwiic Dimensions : 60,96 mm x 38,10 mm

Lis (+) (–)

Vous pouvez programmer la puce nRF52840 directement pour tirer pleinement parti du processeur Cortex-M4, puis faire appel à la pile radio Nordic SoftDevice lorsque vous avez besoin de communiquer via BLE. Étant donné que l'API et les périphériques sous-jacents sont les mêmes pour le '832 et le '840, vous pouvez charger vos anciens projets nRF52832 avec le même code, avec une seule recompilation ! CircuitPython fonctionne mieux avec un accès au disque, et c'est la seule puce native BLE-plus-USB qui a la capacité de mémoire nécessaire pour l'exécution d'un petit interpréteur Python. La mémoire vive massive et la rapidité de la puce Cortex M4F sont une combinaison idéale. Périphériques Plusieurs GPIO, entrées analogiques, PWM, timers, etc. Et surtout, il dispose de l'USB natif ! Enfin, pas besoin d'une puce série USB séparée comme CP2104 ou FT232. La liaison série est gérée comme un descripteur CDC USB, et la puce peut agir comme un clavier, une souris, un périphérique MIDI, ou même un lecteur de disque. Cette puce possède un support TinyUSB - ce qui signifie que vous pouvez l'utiliser avec Arduino comme un périphérique USB natif et lui permettre d'agir comme UART (CDC), HID, Mass Storage, MIDI, et plus encore ! Caractéristiques ARM Cortex M4F (avec accélération de la virgule flottante HW) fonctionnant à 64 MHz 1 MB flash et 256 KB SRAM Pile USB native Open Source (préprogrammée avec le bootloader UF2) Radio 2,4 GHz compatible Bluetooth Low Energy Module certifié FCC / IC / TELEC Jusqu'à + 8 dBm de puissance de sortie Fonctionnement de 1,7 V à 3,3 V avec régulateurs de tension linéaires et CC/CC internes 21 GPIO, 6 x broches ADC 12 bits, jusqu'à 12 sorties PWM (3 modules PWM avec 4 sorties chacun) Pin #3 LED rouge pour le clignotement à usage général, NeoPixel pour la rétroaction colorée Pin d'alimentation/activation Mesure 2,0 x 0,9 x 0,28 pouce (51 x 23 x 7,2 mm) sans les connecteurs soudés Léger comme une (grosse ?) plume (6 grammes) 4 trous de montage Bouton de réinitialisation Connecteur SWD pour le débogage

Lis (+) (–)

Le Ft Element est équipé de quatre connecteurs à 50 broches en dessous et en haut de la carte qui s’accrochent aux cartes Alchitry Au et Au(+). Il ajoute également une interface USB 3.0 200MB/s haute vitesse à votre pile de carte Alchitry via le connecteur USB-C. Caractéristiques  Connecteur USB-C avec débit de données de 200 Mo/s vers les connecteurs carte à carte Pour une utilisation avec des projets qui nécessitent des taux de transfert de données supérieurs à la norme USB embarquée à la série 12Mbaud 200 Mbps* ~ 191 Mbaud* - Remarque : ceci n’est pas exact et dépend de la façon dont vous utilisez la carte Dev conjointement avec la carte d’éléments FT.

Lis (+) (–)

Le module NEO-M8U est un récepteur GNSS à moteur M8 72 canaux, ce qui signifie qu’il peut recevoir des signaux des constellations GPS, GLONASS, Galileo et BeiDou avec une précision d’environ 2,5 mètres. Le module prend en charge la réception simultanée de trois systèmes GNSS. La combinaison de mesures GNSS et de capteurs 3D intégrés sur le NEO-m8u fournit des taux de positionnement précis et en temps réel allant jusqu’à 30 Hz. Par rapport aux autres modules GPS, ce circuit imprimé maximise la précision de position dans les villes denses ou les zones couvertes. Même dans de mauvaises conditions de signalisation, un positionnement continu est assuré en milieu urbain et est également disponible en cas de perte complète de signal (par ex. tunnels courts et garages de stationnement). Avec UDR, la position commence dès que la carte est sous tension, avant même que le premier correctif GNSS soit disponible ! Le temps de verrouillage est encore réduit avec une batterie rechargeable embarquée ; vous disposerez d’une alimentation de secours permettant au GPS d’obtenir un verrouillage à chaud en quelques secondes ! De plus, ce récepteur u-blox prend en charge I²C (u-blox appelle ce canal de données d’affichage le Display Data Channel), ce qui le rend parfait pour la compatibilité Qwiic, afin que nous n’ayons pas à utiliser nos précieux ports UART. En utilisant notre système pratique Qwiic, aucune soudure n’est nécessaire pour le connecter au reste de votre système. Cependant, nous avons encore des broches espacées de 0,1' si vous préférez utiliser une platine d'expérimentation. Les produits GPS à base de U-blox sont configurables en utilisant le cèlèbre mais dense, programme de Windows appelé u-centre. De nombreuses fonctions différentes peuvent être configurées sur le NEO-m8u : taux de bauds, taux de mise à jour, géolocalisation, détection de spoofing, interruptions externes, SBAS/D-GPS, etc. Tout cela peut être fait dans la bibliothèque Arduino SparkFun ! Le SparkFun NEO-m8u GPS Breakout est également équipé d’une batterie rechargeable embarquée qui alimente le RTC sur le NEO-m8u. Cela réduit le délai jusqu’à la première correction d’un démarrage à froid (~26 s) à un démarrage à chaud (~1,5 s). La batterie maintiendra les données d’orbite RTC et GNSS sans être connectée à l’alimentation pendant beaucoup de temps. Caractéristiques : Connecteur U.FL intégré pour une utilisation avec une antenne de votre choix Récepteur GNSS 72 canaux Précision horizontale de 2,5 m Fréquence de mise à jour maximale de 30 Hz Délai avant la première correction : Froid : 26 s Chaud : 1,5 s Altitude maximale : 50 000 m Max G : 4 Vitesse maximale : 500 m/s Précision de la vitesse : 0,5 m/s Précision du cap : 1 degré Accéléromètre et gyroscope intégrés Précision de l’impulsion de temps : 30 ns 3,3 V VCC et E/S Consommation de courant : ~29 mA Suivi continu, mode simultané par défaut Logiciel configurable : Géoclôture Odomètre Détection de spoofing Interruption externe Contrôle des broches Mode basse consommation Et bien plus encore! Prend en charge les protocoles NMEA, UBX et RTCM sur les interfaces UART ou I²C

Lis (+) (–)

Le VL53L1X de STMicroelectronics utilise un VCSEL (Vertical Cavity Surface Emitting Laser - Diode laser à cavité verticale émettant par la surface) pour émettre un laser infrarouge afin de chronométrer la réflexion vers la cible. Cela signifie que vous pourrez mesurer la distance à un objet de 40 mm à 4 m de distance avec une résolution millimétrique ! Pour faciliter encore plus la lecture de vos mesures, toute la communication se fait exclusivement via I2C, en utilisant notre système Qwiic pratique, donc aucune soudure n'est nécessaire pour le connecter au reste de votre système. Cependant, nous avons toujours des broches espacées de 0,1" au cas où vous préféreriez utiliser une platine d'expérimentation. Chaque capteur VL53L1X a une résolution de 1mm avec une précision de +/-5mm, et la distance de lecture minimale de ce capteur est de 4cm. Le champ de vision de ce petit circuit imprimé est assez étroit à 15°-27° avec une fréquence de lecture allant jusqu'à 50Hz. Assurez-vous d'alimenter cette carte de façon appropriée, car elle aura besoin de 2,6V-3,5V pour fonctionner. Enfin, veillez à retirer l'autocollant de protection sur le VL53L1X avant de l'utiliser, sinon vous risquez de perdre vos lectures. Caractéristiques Tension de fonctionnemet : 2,6 V - 3,5 V Consommation électrique : 20 mW @10 Hz Gamme de mesures : ~40 mm à 4 000 mm Résolution : +/-1 mm Source de lumière : VCSEL de classe 1 940 nm Adresse I2C non décalée sur 7 bits : 0x29 Champ de vision : 15° - 27°

Lis (+) (–)

Ce FeatherWing facilite l'ajout d'un enregistrement de données à n'importe quelle carte Feather que vous possédez. Vous obtenez à la fois une horloge en temps réel I²C (PCF8523) avec cristal de 32 KHz et batterie de secours, ainsi qu'une prise microSD qui se connecte aux broches du port SPI (+ broche supplémentaire pour CS). Remarque : FeatherWing n'est pas livré avec une carte microSD. Une pile bouton CR1220 est requise pour utiliser les capacités de secours de la batterie RTC. Si vous n'utilisez pas la partie RTC du FeatherWing, aucune batterie n'est requise. Pour communiquer avec le support de la carte microSD , la bibliothèque SD standard de Worduino est recommandée. Un peu de soudure est nécessaire pour fixer les en-têtes à l'aile. Brochages Broches d'alimentation Sur la rangée du bas, les broches 3,3 V (deuxième à gauche) et GND (quatrième à gauche) sont utilisées pour alimenter la carte SD et le RTC (pour soulager la pile bouton lorsque l'alimentation secteur est disponible) Broches RTC et I²C Dans le coin supérieur droit, SDA (à l'extrême droite) et SCL (à gauche de SDA) sont utilisés pour communiquer avec la puce RTC. SCL - Broche d'horloge I²C à connecter à la ligne d'horloge I 2 C de votre microcontrôleur. Cette broche a une résistance pull-up de 10 kΩ à 3,3 V SDA - Broche de données I²C à connecter à la ligne de données I 2 C de votre microcontrôleur. Cette broche a une résistance pull-up de 10 kΩ à 3,3 V Il existe également une dérivation pour INT , la broche de sortie du RTC. Il peut être utilisé comme sortie d'interruption ou pour générer une onde carrée. Notez que cette broche est un drain ouvert - vous devez activer le pull-up interne sur la broche numérique à laquelle elle est connectée. Broches SD et SPI en partant de la gauche vous avez SPI Clock (SCK) - sortie du ressort à l'aile SPI Master Out Slave In (MOSI) - sortie du ressort à l'aile SPI Master In Slave Out (MISO) - entrée aile vers ressort Ces épingles sont au même endroit sur chaque plume. Ils servent à la communication avec la carte SD. Lorsque la carte SD n'est pas insérée, ces broches sont totalement libres. MISO devient tri-état lorsque la broche SD CS (sélection de puce) est tirée vers le haut

Lis (+) (–)

Cette version du Micro OLED Breakout est exactement la même taille du non-Qwiic, avec un écran de 64 pixels de large et 48 pixels de haut et mesurant 0,66' de diamètre. Mais il a également été équipé de deux connecteurs Qwiic, ce qui le rend idéal pour les opérations I2C. Nous avons également ajouté deux trous de montage et un support de câble Qwiic pratique intégré dans une languette amovible sur la carte qui peut être facilement retiré grâce à un bord en V. Nous avons même veillé à inclure un pull-up I2C et un jumper ADDR à l’arrière de la carte, donc si vous avez vos propres pull-ups I2C ou si vous avez besoin de changer l’adresse I2C de la carte! Caractéristiques Connecteur Qwiic activé Tension de fonctionnement : 3,3 V Courant de fonctionnement : 10 mA (20 mA max) Taille de l’écran : 64x48 pixels (0,66' de diamètre) Monochrome bleu sur noir Interface I2C »

Lis (+) (–)

Le SparkFun Power Delivery Board utilise un contrôleur autonome pour négocier avec les adaptateurs d’alimentation et passer à une tension supérieure autre que 5V. Il utilise le même adaptateur d’alimentation pour différents projets plutôt que de compter sur plusieurs adaptateurs d’alimentation pour fournir une sortie différente; il peut fournir la carte dans le cadre du système de connexion Qwiic de SparkFun, de sorte que vous n’aurez pas à faire de soudure pour comprendre comment les choses sont orientées. Le SparkFun Power Delivery Board tire parti de la norme de distribution d’alimentation à l’aide d’un contrôleur autonome de STMicroelectronics, le STUSB4500. Le STUSB4500 est un contrôleur de distribution d’alimentation USB qui traite les appareils récepteur de données. Il met en œuvre un algorithme propriétaire pour négocier un contrat de distribution d’électricité avec une source (c.-à-d. une prise murale de distribution d’électricité ou un adaptateur d’alimentation) sans avoir besoin d’un microcontrôleur externe. Cependant, vous aurez besoin d’un microcontrôleur pour configurer la carte. Les profils PDO sont configurés dans une mémoire non volatile intégrée. Le contrôleur fait tout le poids de la négociation de puissance et fournit un moyen facile de configurer sur I2C. Pour configurer la carte, vous aurez besoin d’un bus I2C. Le système Qwiic facilite la connexion de la carte d’alimentation à un microcontrôleur. Selon votre application, vous pouvez également vous connecter au bus I2C via les trous SDA et SCL. Caractéristiques : Plage de tension d’entrée et de sortie de 5-20V Courant de sortie jusqu’à 5A Trois profils d’alimentation configurables Commande automatique de l’évier Type-C™ et USB PD Certifié USB Type-C™ rév. 1.2 et USB PD rév. 2.0 (TID n° 1000133) Surveillance intégrée de la tension VBUS Pilotes de porte de commutation VBUS intégrés (PMOS)'

Lis (+) (–)

Ne serait-il pas sympa de piloter un petit écran OLED, de lire un capteur de couleur, ou même de faire clignoter quelques LED directement depuis votre ordinateur ? Bien sûr, vous pouvez programmer un Arduino ou un Trinket pour qu'il communique avec ces dispositifs et votre ordinateur, mais pourquoi votre ordinateur ne pourrait-il pas communiquer lui-même avec ces périphériques et autres capteurs ? Eh bien, maintenant votre ordinateur peut parler à des appareils en utilisant la carte FT232H Breakout d'Adafruit !   Que peut faire la puce FT232H ? Cette puce de FTDI est similaire à leur convertisseur USB-série mais ajoute un 'moteur série synchrone multi-protocole' qui lui permet de parler de nombreux protocoles communs comme SPI, I²C, UART série, JTAG, et plus encore ! Il y a même une poignée de ports GPIO numériques que vous pouvez lire et écrire pour faire des choses comme faire clignoter des LED, lire des interrupteurs ou des boutons, etc. Le FT232H Breakout est un petit couteau suisse pour les protocoles série pour votre ordinateur !   Cette carte est utile lorsque vous souhaitez utiliser Python (par exemple) pour tester rapidement un dispositif qui utilise I²C, SPI ou de simples E/S à usage général. Il n'y a pas de firmware à gérer, donc vous n'avez pas à vous occuper de comment envoyer/recevoir des données vers/depuis un intermédiaire Arduino qui les envoie/reçoit vers/depuis un capteur, un écran ou un autre composant. Ce module possède une puce FT232H et une EEPROM pour la configuration. Spécifications Dimensions : 23 x 38 x 4 mm (0,9 x 1,5 x 0,2") 23 x 38 x 4 mm (0,9 x 1,5 x 0,2") Poids : 3.4 g Téléchargements Fichiers CAD

Lis (+) (–)

Caractéristiques Plug & Play (aucun pilote requis), compatible avec Windows 10/8/7, Mac, Linux et Android prenant en charge OTG. Dispositif de prise de voix, prise de voix en champ lointain jusqu'à 5 m et prend en charge un modèle de prise de vue à 360° Algorithmes acoustiques implémentés : DOA(Direction d'Arrivée), AEC (annulation automatique de l'écho), AGC (contrôle automatique du gain), NS (suppression du bruit) Prise audio intégrée, qui permet de brancher des écouteurs ou des haut-parleurs (haut-parleur non inclus) Applications Dispositif de prise de voix Appareil domotique/bureautique Assistant vocal en voiture Appareil de santé Robot d'interaction vocale Autres applications Spécifications techniques XVF-3000 de XMOS 4 microphones numériques haute performance Prend en charge la capture vocale en champ lointain Algorithmes vocaux sur puce 12 indicateurs LED RVB programmables Micros : MEMS MSM261D4030H1CPM Sensibilité : -26 dBFS (omnidirectionnel) Point de surcharge acoustique : 120 dB SPL RSB : 63 dB Alimentation : 5 V CC à partir d'un micro USB ou d'un connecteur d'extension Dimensions : 77 mm (diamètre) Prise de sortie jack audio 3,5 mm

Lis (+) (–)

Caractéristiques Tension de fonctionnement : 3,3 V - 5 V Courant d'entrée : 100 mA Charge nominale : 5 A à 250 VCA, 5 A à 30 VCC Résistance de contact : 50 mΩ à 6 VCC 1 A Résistance d'isolement : 100 MΩ 10 ms Max. Temps de fonctionnement : 10 ms Max. Temps de relâchement : 5 ms Max. Interface d'entrée : numérique Dimensions : 42 mm x 24 mm x 18,5 mm Inclus 1 x relais Grove 1xGuide de l'utilisateur Téléchargements Schémas du relais Grove

Lis (+) (–)

La SparkFun Thing Plus Matter est la première carte facilement accessible de ce type qui combine Matter et l'écosystème Qwiic de SparkFun pour le développement agile et le prototypage de dispositifs IoT basés sur Matter. Le module sans fil MGM240P de Silicon Labs offre une connectivité sécurisée pour les deux protocoles 802.15.4 avec communication Mesh (Thread) et Bluetooth Low Energy 5.3. Le module est prêt à être intégré au protocole Matter IoT de Silicon Labs pour la domotique.Qu'est-ce que Matter ? En termes simples, Matter permet un fonctionnement cohérent entre les appareils domestiques intelligents et les plateformes IoT sans connexion Internet, même s'ils proviennent de fournisseurs différents. Ce faisant, Matter est capable de communiquer entre les principaux écosystèmes IoT afin de créer un protocole sans fil unique, facile à utiliser, fiable et sécurisé.La Thing Plus Matter (MGM240P) comprend des connecteurs Qwiic et de batterie LiPo, ainsi que plusieurs connecteurs GPIO capables d'un multiplexage complet par le biais d'un logiciel. La carte comprend également le chargeur LiPo monocellulaire MCP73831 ainsi que la jauge de carburant MAX17048 pour charger et surveiller une batterie connectée. Enfin, un emplacement pour carte µSD est intégré pour tout besoin de mémoire externe.Le module sans fil MGM240P est construit autour du SoC sans fil EFR32MG24 avec un processeur ARM Cortex-M33 à 32 bits fonctionnant à 39 MHz avec 1536 kb de mémoire Flash et 256 kb de RAM. Le MGM240P fonctionne avec les protocoles sans fil 802.15.4 courants (Matter, ZigBee et OpenThread) ainsi qu'avec Bluetooth Low Energy 5.3. Le MGM240P supporte le Secure Vault de Silicon Labs pour les applications Thread.SpécificationsModule sans fil MGM240P Construit autour du SoC sans fil EFR32MG24Processeur Cœur ARM Cortex-M33 32 bits (@ 39 MHz)Mémoire flash de 1536 Ko256 Ko de RAMPrise en charge de plusieurs protocoles sans fil 802.15.4 (ZigBee et OpenThread)Bluetooth Low Energy 5.3Prêt pour MatterPrise en charge de Secure VaultAntenne intégréeFacteur de forme Thing Plus (compatible avec les fibres) :Dimensions : 5,8 x 2,3 cm (2,30 x 0,9')2 5,8 x 2,3 cm (2,30 x 0,9')2 trous de fixation :compatible avec les vis 4-4021 sorties GPIOTous les connecteurs ont une capacité de multiplexage complète par logicielInterfaces SPI, I²C et UART mappées par défaut sur les connecteurs étiquetés.13 GPIO (6 étiquetés comme analogiques, 7 étiquetés comme GPIO)Toutes les fonctions sont soit GPIO, soit analogiques.Convertisseur numérique-analogique intégré (DAC)Connecteur USB-CConnecteur de batterie LiPo JST à 2 broches pour une batterie LiPo (non incluse)Connecteur JST Qwiic 4 brochesChargeur LiPo monocellulaire MC73831Taux de charge configurable (500 mA par défaut, 100 mA en alternance)MAX17048 Jauge de carburant LiPo monocellulaireEmplacement pour carte µSDFaible consommation d'énergie (15 µA lorsque le MGM240P est en mode faible consommation)LED: PWR - LED rouge d'alimentationCHG - Voyant jaune d'état de charge de la batterieSTAT - Voyant d'état bleuBouton de réinitialisation :Bouton-poussoir physiqueLe signal de réinitialisation peut être lié à A0 pour permettre une utilisation en tant que périphérique.TéléchargementsSchémaFichiers EagleDimensions de la carteGuide de branchementFiche technique (MGM240P)Composant pour FritzingGuide de comparaisonPage d'information QwiicGitHub dossier matériel

Lis (+) (–)

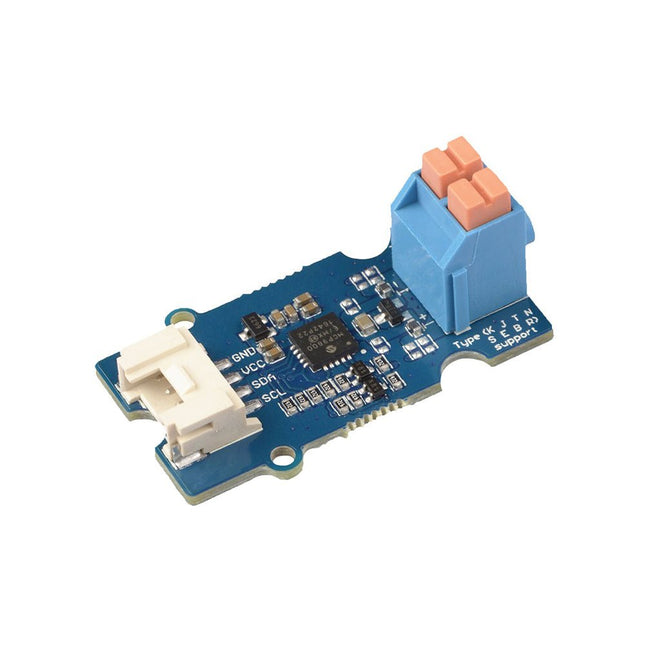

Caractéristiques Compensation de soudure froide intégrée Types pris en charge (désignés par NIST ITS-90) : Type K, J, T, N, S, E, B et R Quatre sorties d'alerte de température programmables : Surveiller les jonctions chaudes ou froides Températures Détecter les températures en hausse ou en baisse Jusqu'à 255°C ou hystérésis programmable Filtre numérique programmable pour la température Batterie faible Dimensions : 20 mm x 40 mm x 18 mm Poids : 18g Application Gestion thermique pétrochimique Équipement de mesure portatif Gestion thermique des équipements industriels Fours Moniteur thermique de moteur industriel Racks de détection de température Téléchargements Fichiers Aigle Bibliothèque Github Fiche de données

Lis (+) (–)

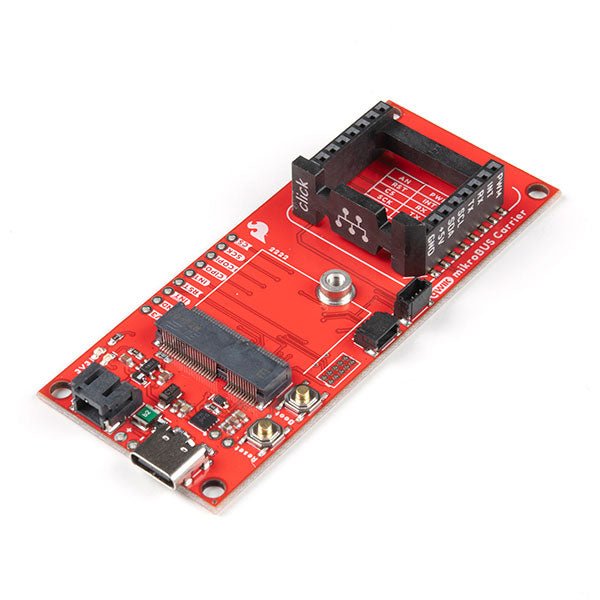

La carte support SparkFun MicroMod mikroBUS tire parti des écosystèmes MicroMod, Qwiic et mikroBUS, ce qui facilite le prototypage rapide avec chacun d'eux, combinés. Le socket MicroMod M.2 et l'en-tête mikroBUS à 8 broches offrent aux utilisateurs la liberté d'expérimenter respectivement avec n'importe quelle carte processeur de l'écosystème MicroMod et n'importe quelle carte Click de l'écosystème mikroBUS. Cette carte dispose également de deux connecteurs Qwiic pour intégrer de manière transparente des centaines de capteurs et accessoires Qwiic dans votre projet. La prise mikroBUS comprend une paire de connecteurs femelles à 8 broches avec une configuration de broches standardisée. Les broches se composent de trois groupes de broches de communication (SPI, UART et I²C), de six broches supplémentaires (PWM, interruption, entrée analogique, réinitialisation et sélection de puce) et de deux groupes d'alimentation (3,3 V et 5 V). Bien qu'un connecteur USB-C moderne facilite la programmation, la carte porteuse est également équipée d'un circuit intégré de charge lithium-ion/lithium-polymère monocellulaire MCP73831 afin que vous puissiez charger une batterie LiPo monocellulaire connectée. Le circuit intégré de charge est alimenté par la connexion USB et peut fournir jusqu'à 450 mA pour charger une batterie connectée. Caractéristiques Connecteur M.2 MicroMod (carte processeur) Connecteur USB-C Régulateur de tension 3,3 V 1 A 2x connecteurs Qwiic Prise mikroBUS Boutons de démarrage/réinitialisation Circuit de recharge Broches JTAG/SWD PTH Téléchargements Schématique Fichiers Aigle Dimensions de la carte Guide de connexion Premiers pas avec Necto Studio Norme microBUS Page d'informations Qwiic Dépôt de matériel GitHub

Lis (+) (–)

Le MLX90640 SparkFun IR Array Breakout dispose d'un réseau 32x24 de capteurs à thermopile qui, essentiellement, génèrent une caméra thermique basse résolution. Grâce à cet outil, vous pouvez observer les températures de surface à une distance considérable avec une précision de ±1,5 °C (dans le meilleur des cas). Cette carte communique via I²C grâce au système Qwiic développé par Sparkfun, qui simplifie le fonctionnement du breakout. Cependant, il existe toujours des broches espacées de 0,1' au cas où vous préféreriez utiliser une planche à pain. Le système SparkFun Qwiic connect est un écosystème de capteurs, d'actionneurs, de blindages et de câbles I²C qui accélèrent le prototypage et vous aident à éviter les erreurs. Toutes les cartes compatibles Qwiic utilisent un connecteur JST à 4 broches commun au pas de 1 mm. Cela réduit les besoins en espace sur le PCB et les connecteurs polarisés vous aident à tout connecter correctement. Ce IR Array Breakout spécifique offre un champ de vision de 110°×75° avec une plage de mesure de température de -40°C ~ 300°C. Le réseau IR MLX90640 est doté de résistances de rappel sur le bus I²C ; les deux peuvent être retirés en coupant les traces sur les cavaliers correspondants à l'arrière du circuit imprimé. Notez que le MLX90640 nécessite des calculs complexes de la part de la plate-forme hôte, donc un Arduino Uno classique (ou équivalent) ne dispose pas de suffisamment de RAM ou de flash pour effectuer les calculs complexes requis pour convertir les données brutes de pixels en données de température. Vous avez besoin d'un microcontrôleur doté de 20 000 octets ou plus de RAM.

Lis (+) (–)

Ce module de caméra adopte une puce de capteur SmartSens SC3336 avec une résolution de 3 MP. Il présente une sensibilité élevée, un SNR élevé et des performances de faible luminosité et il est capable d'un effet d'imagerie de vision nocturne plus délicat et plus vif, et peut mieux s'adapter aux changements de lumière ambiante. En outre, il est compatible avec les cartes de la série Luckfox Pico. Caractéristiques Capteur Capteur : SC3336 Taille CMOS : 1/2,8" Pixels : 3 MP Résolution statique : 2304x1296 Fréquence d'images vidéo maximale : 30 ips Volet : Volet roulant Lentille Distance focale : 3,95 mm Ouverture : F2.0 Champ de vision : 98,3 ° (diagonale) Distorsion : <33 % Mise au point : mise au point manuelle Téléchargements Wikia

Lis (+) (–)

Waveshare DVK600 est une carte mère FPGA CPLD dotée de connecteurs d'extension pour connecter la carte principale FPGA CPLD et les cartes accessoires. Le DVK600 offre un moyen simple de configurer le système de développement FPGA CPLD. Caractéristiques Connecteur de carte centrale FPGA CPLD : pour connecter facilement des cartes centrales intégrant une puce FPGA CPLD intégrée Interface 8I/Os_1 , pour connecter des cartes/modules accessoires Interface 8I/Os_2 , pour connecter des cartes/modules accessoires Interface 16I/Os_1 , pour connecter des cartes/modules accessoires Interface 16I/Os_2 , pour connecter des cartes/modules accessoires Interface 32I/Os_1 , pour connecter des cartes/modules accessoires Interface 32I/Os_2 , pour connecter des cartes/modules accessoires Interface 32I/Os_3 , pour connecter des cartes/modules accessoires Interface SDRAM pour connecter la carte accessoire SDRAM fonctionne également comme connecteurs d'extension de broches FPGA CPLD Interface LCD , pour connecter LCD22, LCD12864, LCD1602 Interface ONE-WIRE : se connecte facilement aux appareils ONE-WIRE (boîtier TO-92), tels que le capteur de température (DS18B20), le numéro d'enregistrement électronique (DS2401), etc. Prise 5 V CC Joystick : cinq positions Avertisseur sonore Potentiomètre : pour le réglage du rétroéclairage LCD22 ou le réglage du contraste LCD12864, LCD1602 Interrupteur Cavalier du buzzer Cavalier UN FIL Cavalier du joystick Téléchargements Schémas
